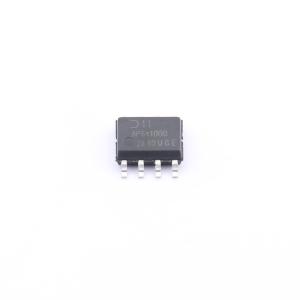

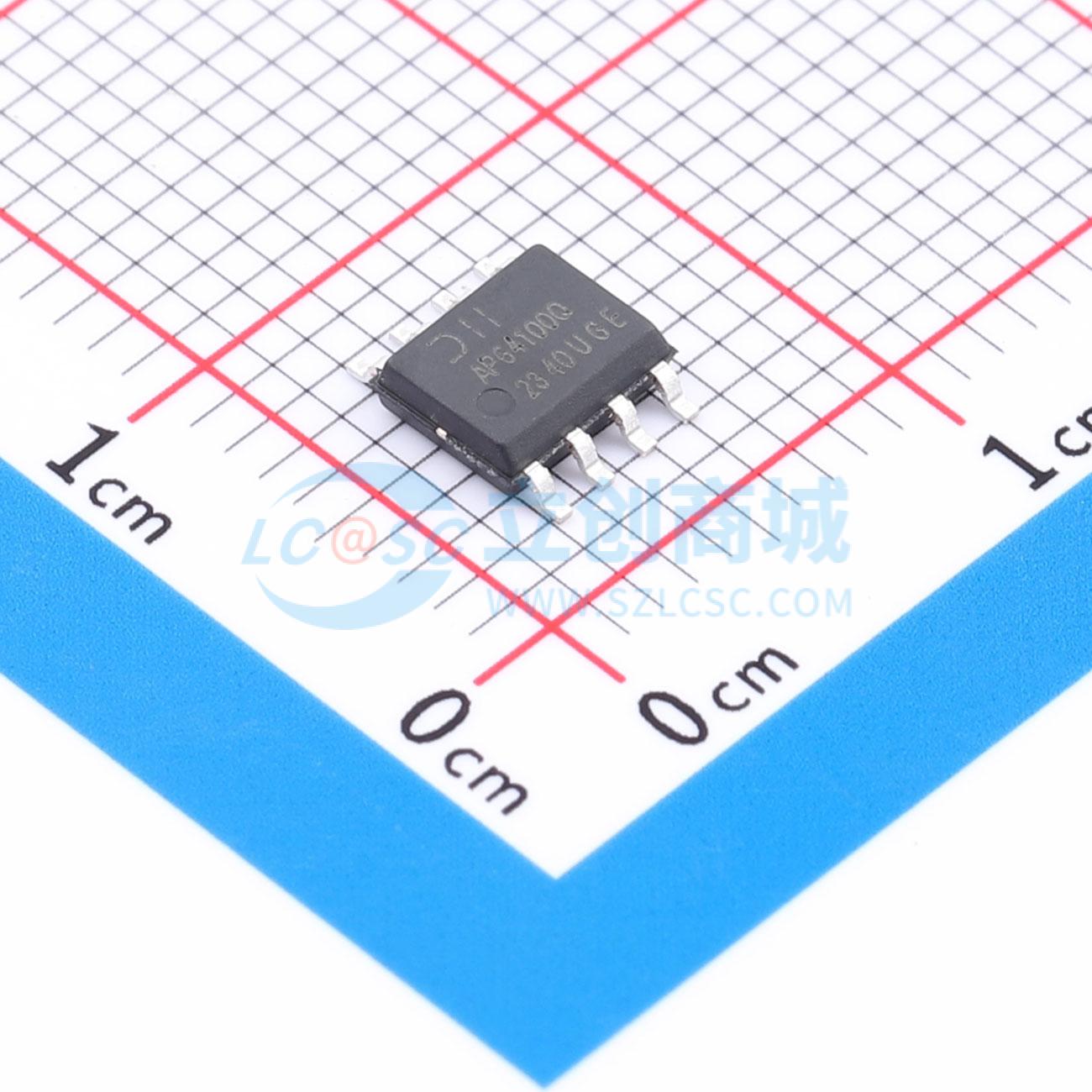

AP64100QSP-13

描述: 是一款符合汽车标准的同步降压转换器，输入电压范围为3.8V至40V，可提供1A输出。该器件完全集成了一个150mΩ的高端功率MOSFET和一个80mΩ的低端功率MOSFET，以提供高效的降压DC-DC转换。通过采用峰值电流模式控制，最大限度地减少了外部元件数量，易于使用。设计针对电磁干扰（EMI）进行了优化。该器件拥有专有的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抵抗开关节点振铃，从而降低了由MOSFET开关引起的高频辐射EMI噪声。还具有频率扩展频谱（FSS）功能，开关频率抖动为±6%，通过不允许发射能量在任何一个频率上停留很长时间来降低EMI。采用SO-8EP封装。
品牌名称: DIODES(美台)
商品型号: AP64100QSP-13
商品编号: C3192346
商品封装: SO-8-EP
包装方式: 编带
商品毛重: 0.182748克(g)

商品参数

商品概述

AP64100Q是一款符合汽车应用标准的1A同步降压转换器，输入电压范围宽，为3.8V至40V。该器件完全集成了一个150mΩ的高端功率MOSFET和一个80mΩ的低端功率MOSFET，可提供高效的降压式DC-DC转换。由于采用了峰值电流模式控制，AP64100Q最大限度地减少了外部元件数量，使用起来十分便捷。 AP64100Q的设计针对降低电磁干扰（EMI）进行了优化。该器件采用了专有的栅极驱动器方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而降低了MOSFET开关引起的高频辐射EMI噪声。AP64100Q还具备±6%开关频率抖动的扩频调制（FSS）功能，通过避免发射能量长时间集中在任何一个频率上，降低了EMI。该器件采用SO-8EP封装。

商品特性

符合AEC-Q100汽车应用标准
器件温度等级1：环境温度范围为-40℃至+125℃
输入电压（VIN）：3.8V至40V
输出电压（VOUT）：0.8V至VIN
1A连续输出电流
0.8V ± 1%参考电压
25μA低静态电流（脉冲频率调制）
可调开关频率：100kHz至2.2MHz
外部时钟同步：100kHz至2.2MHz
轻载5mA时效率高达88%
专有栅极驱动器设计，可有效降低EMI
扩频调制（FSS）功能，降低EMI
低压差（LDO）模式
精确使能阈值，可调节欠压锁定（UVLO）保护电路
欠压锁定（UVLO）
输出过压保护（OVP）
逐周期峰值电流限制
热关断
完全无铅，完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

汽车电源系统
汽车信息娱乐系统
汽车仪表盘
汽车远程信息处理系统
汽车照明控制
高级驾驶辅助系统

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(4000个/圆盘，最小起订量 4000 个)

个

起订量：4000 个4000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~40V
	输出电压	800mV~40V
	输出电流	1A
	开关频率	500kHz；2.2MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
