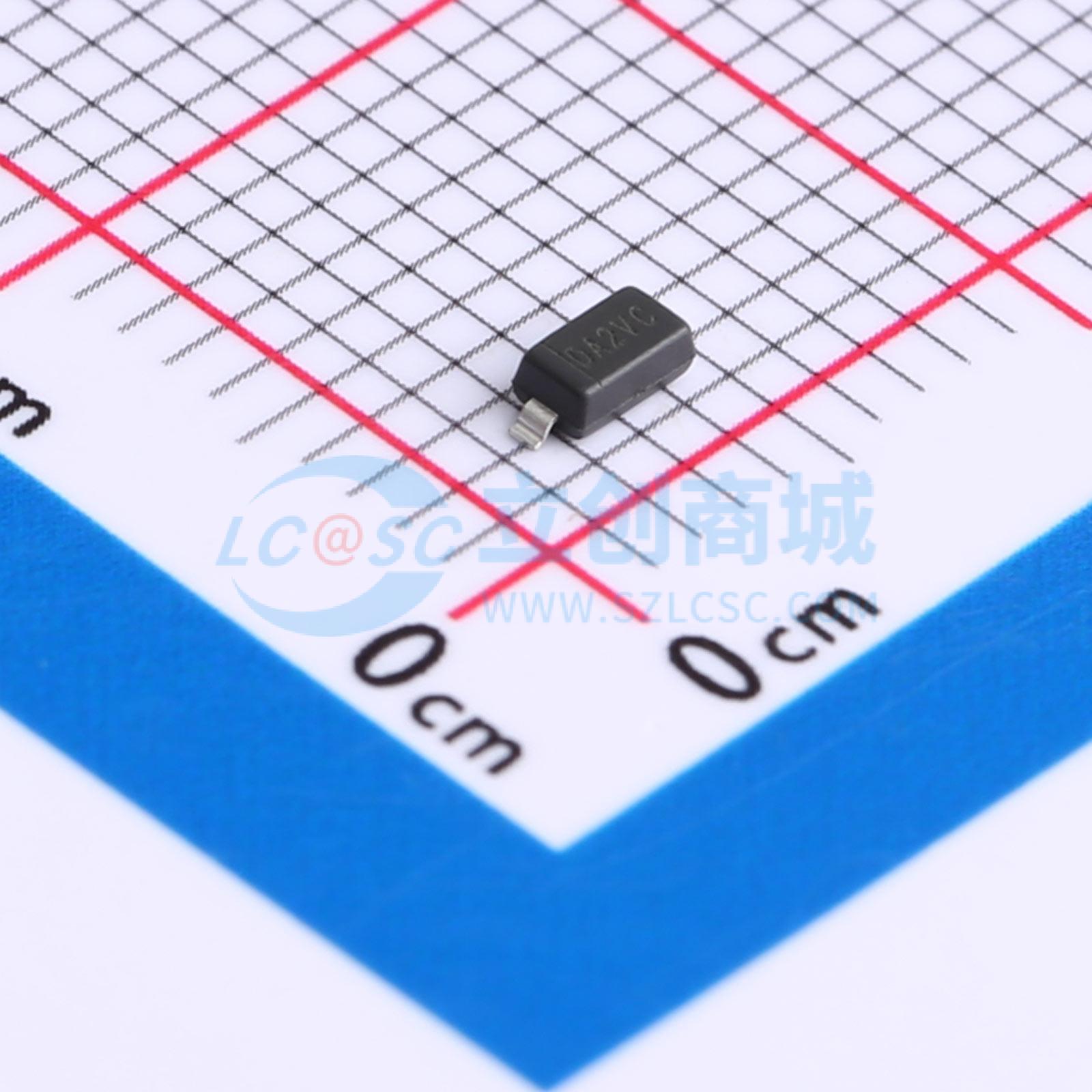

温馨提醒：图片仅供参考，商品以实物为准

AL5809-25S1-7

AL5809 恒流线性LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AL5809 是一款恒流线性LED驱动器，它提供了一种具有成本效益的两引脚解决方案。它具有20 ppm/°C的优异温度稳定性和在宽电压和温度范围内的±5%电流精度。AL5809 提供多种固定输出电流版本，无需外部电流设定电阻，为LED的线性驱动提供了一个简单的解决方案。它支持高边和低边驱动LED链。当IN和OUT之间的电压从2.5V上升到60V时，AL5809会开启，从而能够驱动长LED链。浮动地设计和输入与输出引脚之间60V的耐压等级可以承受离线应用中产生的高尖峰电压。AL5809 可以选择热性能优良的PowerDI123封装或SOD-123封装。
品牌名称: DIODES(美台)
商品型号: AL5809-25S1-7
商品编号: C3192357
商品封装: SOD-123
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

AL5809 是一款恒流线性LED驱动器，它提供了一种具有成本效益的两引脚解决方案。它具有20 ppm/°C的优异温度稳定性和在宽电压和温度范围内的±5%电流精度。AL5809 提供多种固定输出电流版本，无需外部电流设定电阻，为LED的线性驱动提供了一个简单的解决方案。它支持高边和低边驱动LED链。

当IN和OUT之间的电压从2.5V上升到60V时，AL5809会开启，从而能够驱动长LED链。浮动地设计和输入与输出引脚之间60V的耐压等级可以承受离线应用中产生的高尖峰电压。

AL5809 可以选择热性能优良的PowerDI123封装或SOD-123封装。

应用领域

离线LED灯
LED电源供应器
白色家电
LED标示
仪表照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.5V~60V
	开关频率	-
	通道数	1
	输出电压	60V

	属性	参数值
	输出电流	25mA
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	恒流精度	5%
