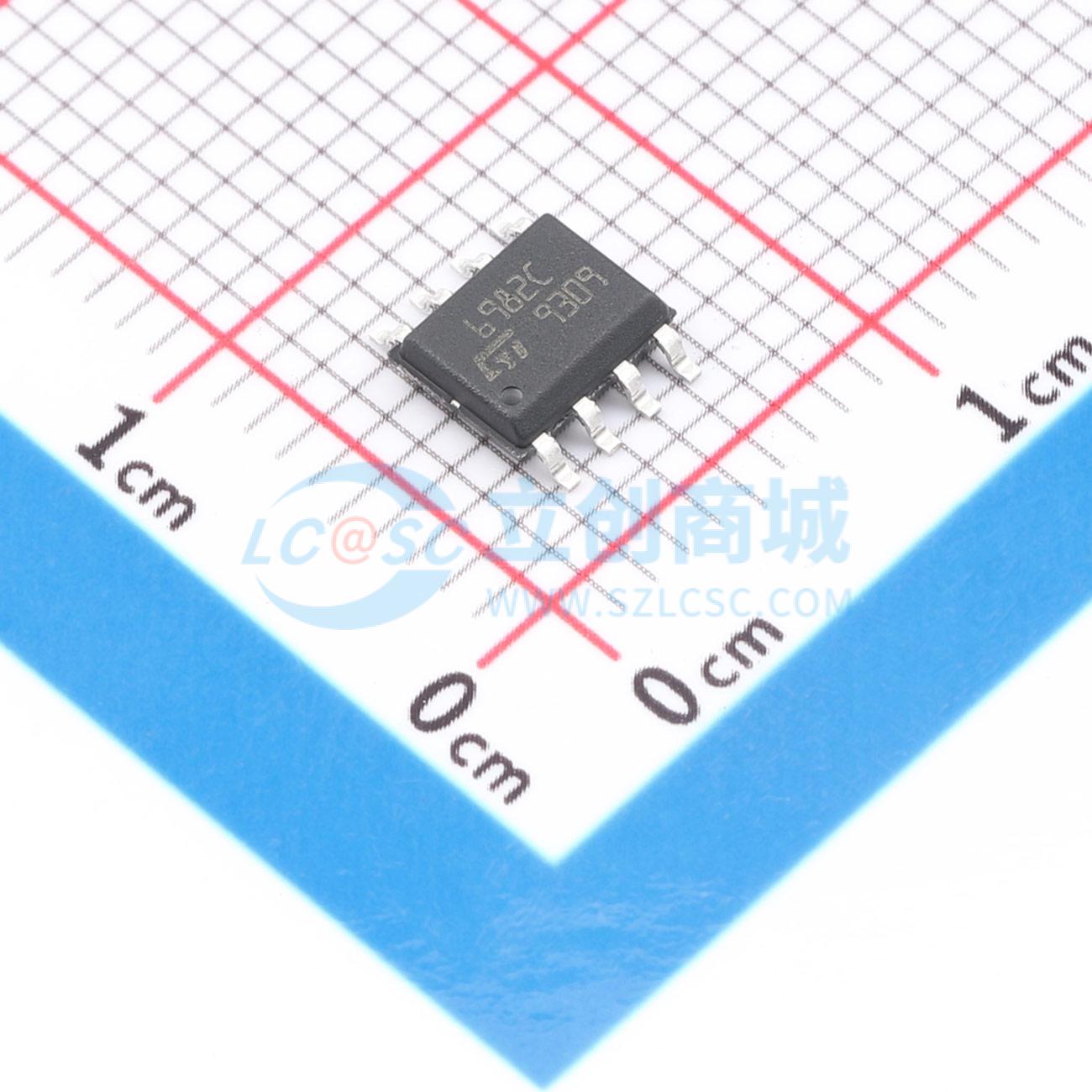

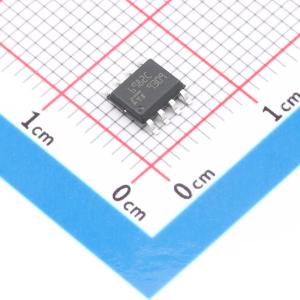

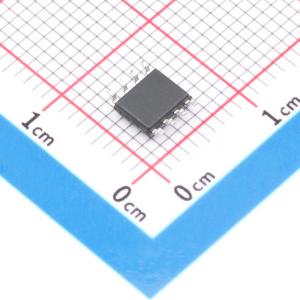

温馨提醒：图片仅供参考，商品以实物为准
L6982CDR
降压型 2A 3.5V~38V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有低静态电流的 38V、2A 同步降压转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6982CDR
- 商品编号
- C3192322
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~38V | |
| 输出电压 | 850mV~38V | |
| 输出电流 | 2A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；频率同步；逐波限流；过流保护 |
商品概述
L6982是一款易于使用的同步单片降压调节器，可向负载提供高达2A的直流电流。其宽输入电压范围使其适用于多种应用场景。该器件基于峰值电流模式架构，采用SO 8L封装并内置补偿网络，从而降低设计复杂度和尺寸。L6982有低功耗模式（LCM）和低噪声模式（LNM）两种版本。LCM在轻载时可提高效率并控制输出电压纹波，适用于电池供电应用；LNM使开关频率保持恒定，并最小化轻载操作时的输出电压纹波，满足对噪声敏感应用的要求。EN引脚提供使能/禁用功能。禁用时典型关断电流为2μA，EN引脚拉高后器件启用，内部1.3ms软启动开始工作。对两个功率元件进行逐脉冲电流检测，实现有效的恒流保护，热关断可防止热失控。
商品特性
- 工作输入电压3.5V至38V
- 输出电压范围0.85V至输入电压
- 提供3.3V/5V固定输出电压版本
- 直流输出电流2A
- 内置补偿网络
- 工作静态电流20μA
- 两种版本：LCM适用于轻载时的高效率场景，LNM适用于对噪声敏感的应用
- 关断电流2μA
- 内置软启动
- 高电压输入兼容的使能功能
- 过压保护
- 输出电压排序
- 热保护
- LNM器件可同步至外部时钟
- SO 8L封装
应用领域
- 适用于24V总线工业电源系统
- 24V电池供电设备
- 分布式智能节点
- 传感器和始终在线应用
- 低噪声应用
- 智能电表
- 扫地机器人
