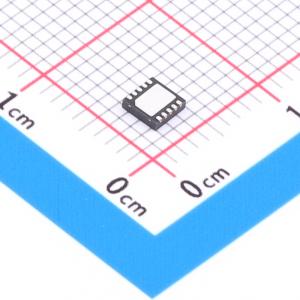

温馨提醒：图片仅供参考，商品以实物为准
RT8299ZQW
3A, 24V, 500kHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8299 是一款高效率、单片同步降压DC-DC转换器,内置功率MOSFET。它在3V至24V的宽输入电压范围内提供3A的连续输出电流,具有出色的负载和线路调节性能。电流模式操作提供快速瞬态响应,易于环路稳定。逐周期电流限制提供短路保护,软启动消除启动期间的输入电流浪涌。热关断提供可靠的故障容错操作。低电流关断模式提供输出功率系统。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8299ZQW
- 商品编号
- C3187672
- 商品封装
- WDFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~24V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8299是一款高效的单片同步降压DC-DC转换器，内置功率MOSFET。在3V至24V的宽输入电源范围内，它能实现3A的连续输出电流，具有出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定。逐周期电流限制可防止输出短路，软启动功能可消除启动期间的输入电流浪涌。热关断功能可确保可靠的容错操作。低电流关断模式可断开输出，便于电池供电系统进行电源管理。
商品特性
- 3V至24V输入电压范围
- 3A输出电流
- 内置N-MOSFET
- 电流模式控制
- 固定频率操作：500kHz
- 输出电压可在0.8V至15V之间调节
- 效率高达±95%
- 使用低ESR陶瓷输出电容时稳定
- 逐周期过流保护
- 输入欠压锁定
- 输出欠压保护
- 热关断保护
- SOP-8（外露焊盘）和10引脚WDFN封装
- 符合RoHS标准且无卤素
应用领域
- 工业和商业低功率系统
- 计算机外设
- LCD显示器和电视
- 绿色电子产品/电器
- 高性能DSP、FPGA和ASIC的负载点稳压
