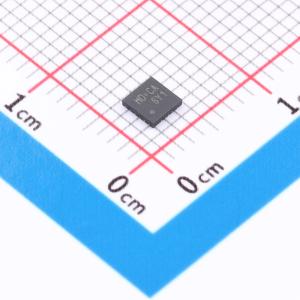

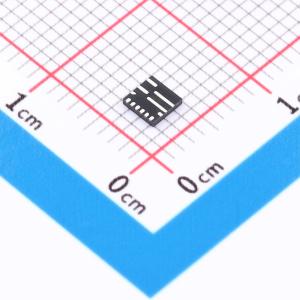

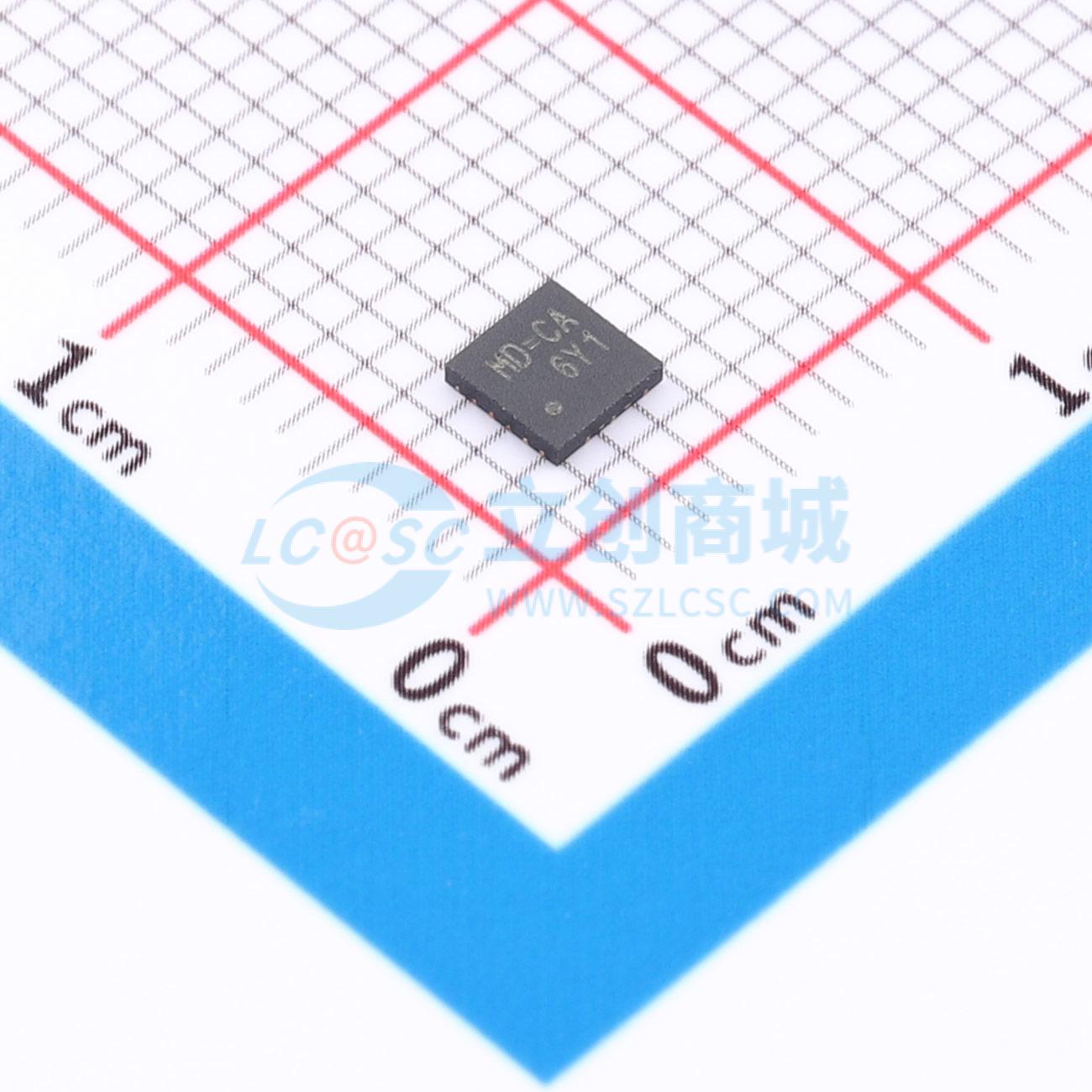

温馨提醒：图片仅供参考，商品以实物为准

RT6276BHGQUF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款简单易用的6A同步降压DC-DC转换器，输入电源电压范围为4.5V至23V。内置精确的0.6V参考电压，集成低RDS(ON)功率MOSFET，采用UQFN-12HL 3×3封装实现高效率。采用先进恒定导通时间（ACOT®）控制架构，提供超快瞬态响应，外部组件少，在输入电压、负载和输出电压范围内以近乎恒定的开关频率运行。RT6276A在轻载运行时采用自动节能模式（PSM）保持高效率，RT6276B采用强制PWM模式满足严格的电压调节精度要求
品牌名称: RICHTEK(立锜)
商品型号: RT6276BHGQUF
商品编号: C3187917
商品封装: UQFN-12-HL(3x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

RT6276A/B是一款简单易用的6A同步降压DC-DC转换器，输入电源电压范围为4.5V至23V。该器件内置精确的0.6V参考电压，并集成了低RDS(ON)功率MOSFET，采用UQFN-12HL 3×3封装，可实现高效率。RT6276A/B采用先进恒定导通时间（ACOT®）控制架构，只需少量外部元件即可实现超快瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作。RT6276A工作在自动脉冲跳跃调制（PSM）模式，可在轻载运行时保持高效率。RT6276B工作在强制脉宽调制（PWM）模式，有助于满足严格的电压调节精度要求。RT6276A/B可检测两个FET的电流，实现可靠的过流保护。它具有逐周期电流限制保护功能，可防止器件在输出短路、过流或电感饱和时遭受灾难性损坏。内置软启动功能可防止启动时产生浪涌电流。该器件还具备输入欠压锁定、输出欠压保护、过压保护和过温保护（热关断）功能，可在所有工作条件下实现安全平稳运行。RT6276A/B采用UQFN-12HL 3x3(FC)封装。

商品特性

内置30mΩ/15mΩ低RDS(ON)功率FET的6A转换器
输入电源电压范围：4.5V至23V
输出电压范围：0.6V至6V
先进恒定导通时间（ACOT®）控制
- 超快瞬态响应
- 无需外部补偿
- 针对低ESR陶瓷输出电容进行优化
0.6V ±1%高精度反馈参考电压
可选工作模式：
- 节能模式（PSM）（RT6276A）
- 强制PWM模式（RT6276B）
固定开关频率：500kHz
内置内部固定软启动（典型值0.4ms）
输入欠压锁定（UVLO）
带打嗝模式的输出欠压保护（UVP）
带自动恢复模式的输出过压保护（OVP）
RT6276A的超声波模式（USM）
提供UQFN-12HL 3x3 (FC)（U型）封装

应用领域

工业和商业低功率系统
计算机外设
LCD显示器和电视
绿色电子产品/电器
高性能DSP、FPGA和ASIC的负载点稳压
网络通信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~23V
	输出电压	600mV~5.1V
	输出电流	6A
	开关频率	500kHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
