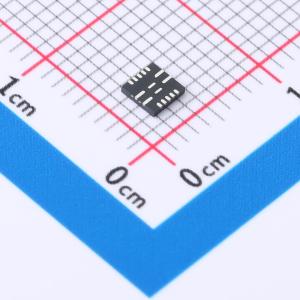

温馨提醒：图片仅供参考，商品以实物为准
RT6220AGQUF
6A、23V、500kHz、采用ACOT的同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6220是一款采用先进恒定导通时间（ACOT）模式控制的同步降压转换器，无需外部补偿器即可实现极快的瞬态响应。RT6220的输入电压范围为4.5V至23V，具备包括过流保护（OCP）、欠压保护（UVP）和过压保护（OVP）在内的完整保护功能。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6220AGQUF
- 商品编号
- C3187302
- 商品封装
- UQFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~23V | |
| 输出电压 | 0V~5V | |
| 输出电流 | 6A | |
| 开关频率 | 450kHz~550kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6220是一款采用先进恒定导通时间（ACOT）模式控制的同步降压转换器，无需外部补偿器即可实现极快的瞬态响应。RT6220的输入电压范围为4.5V至23V，具备包括过流保护（OCP）、欠压保护（UVP）和过压保护（OVP）在内的完整保护功能。该IC还提供1.5ms的内部软启动功能和漏极开路电源正常指示信号。
商品特性
- 输入电压范围：4.5V至23V
- 输出电压范围：0.6V至5V可调
- 适用于2S电池应用，占空比高达98%
- 开关频率：500kHz
- ACOT模式实现快速瞬态响应
- 集成MOSFET：高端MOSFET导通电阻31mΩ，低端MOSFET导通电阻20mΩ
- 支持MLCC输出电容
- 内部软启动（典型值1.5ms）
- 内置OVP/UVP/OCP保护
- 电源正常指示信号
- 热关断功能
应用领域
- 笔记本电脑
- 平板电脑
- 网络系统
- 服务器
- 个人视频录像机
- 平板电视和显示器
- 分布式电源系统
