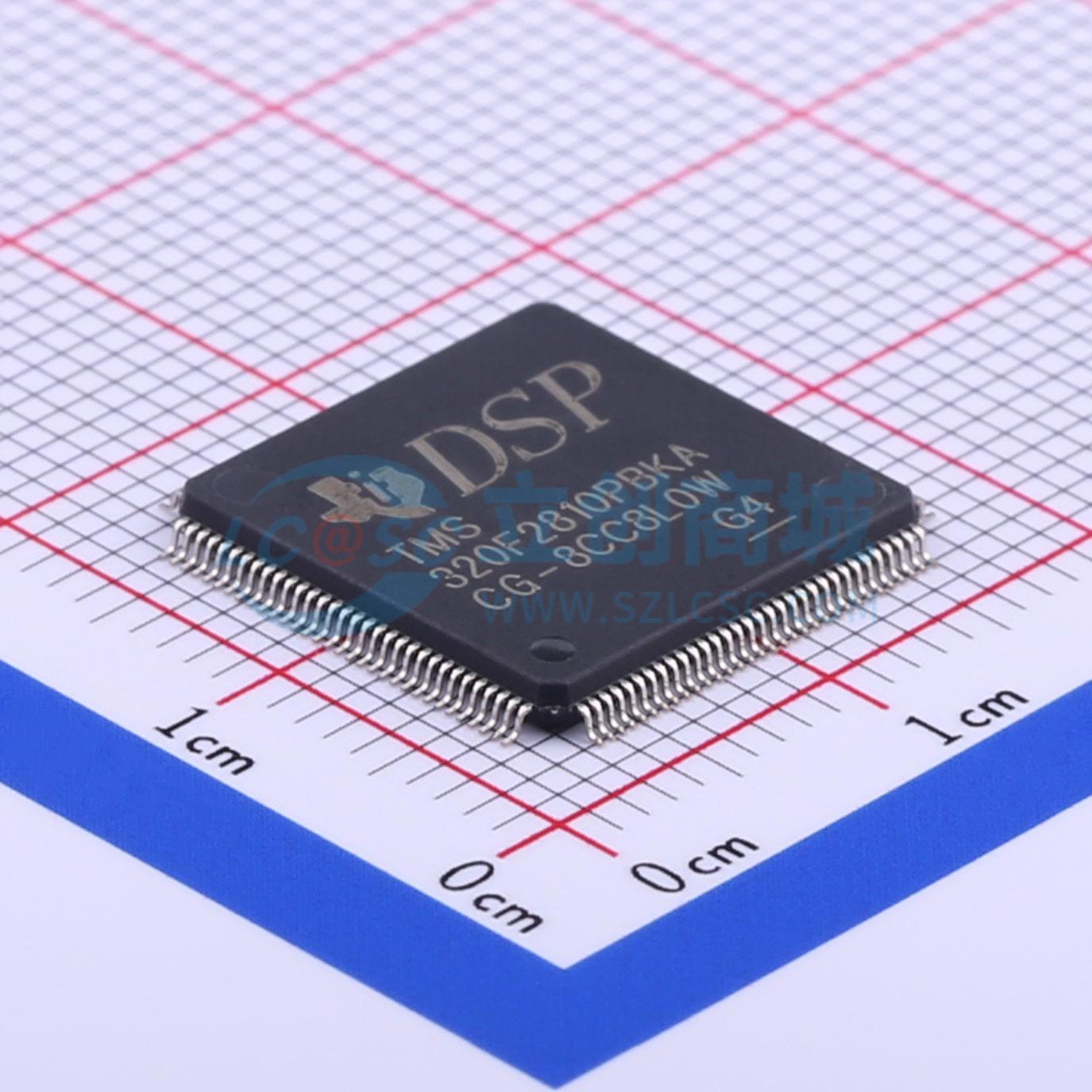

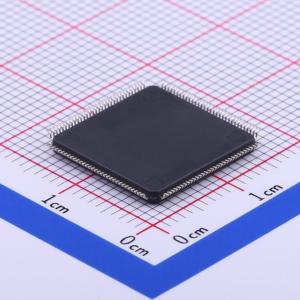

TMS320F2810PBKA
数字信号处理器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMS320F2810 具有 150MHz 频率、128KB 闪存的 C2000™ MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMS320F2810PBKA
- 商品编号
- C394732
- 商品封装
- LQFP-128(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.536444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字信号处理器(DSP/DSC) | |
| 最大主频 | 150MHz | |
| FLASH容量 | 64KB |
| 属性 | 参数值 | |
|---|---|---|
| ROM容量 | - | |
| I/O数量 | 56 | |
| 工作温度 | -40℃~+85℃ |
商品概述
TMS320F2810、TMS320F2811 和 TMS320F2812 器件均属于 TMS320C28x DSP 系列器件,是适用于高要求控制应用的高度集成和高性能的解决方案。
商品特性
- 高性能静态CMOS技术
- 150MHz(6.67ns 周期时间)
- 低功耗(135MHz时为1.8V内核电压,150MHz时为1.9V内核电压,3.3V I/O)设计
- 支持JTAG边界扫描
- IEEE标准1149.1-1990 IEEE标准测试访问端口和边界扫描架构
- 高性能32位CPU(TMS320C28x)
- 16×16 和 32×32 MAC操作
- 16×16 双MAC
- 哈佛(Harvard)总线架构
- 连动运算
- 快速中断响应和处理
- 统一存储器编程模型
- 4M线性程序/数据地址范围
- 高效代码(使用 C/C++ 和汇编语言)
- TMS320F24x/LF240x处理器源代码兼容
- 片上存储器
- 高达 128K×16 的闪存(四个 8K×16 和六个 16K×16 的扇区)
- 1K×16 OTPROM
- L0和L1:2块 4K×16 的单周期访问RAM(SARAM)
- H0:1块 8K×16 的SARAM
- M0和M1:2块 1K×16 的SARAM
- 引导ROM (4K×16)
- 具有软件引导模式
- 标准数学表
- 外部接口(F2812)
- 总内存大于 1M×16
- 可编程等待状态
- 可编程读取/写入选通计时
- 三个独立芯片可选
- 字节序:小端字节序
- 时钟和系统控制
- 片上振荡器
- 看门狗计时器模块
- 三个外部中断
- 可支持45个外设中断的外设中断扩展(PIE)块
- 三个32位CPU计时器
- 128位安全密钥/锁
- 保护闪存/OTP和L0/L1SARAM
- 防止固件逆向工程
- 电机控制外设
- 两个事件管理器(EVA,EVB)
- 与240xA器件兼容
- 串行端口外设
- 串行外设接口(SPI)
- 两个串行通信接口(SCI),标准UART
- 增强型控制器局域网络(eCAN)
- 多通道缓冲串行端口(McBSP)
- 12位ADC、16通道
- 2×8 通道输入多路复用器
- 两个采样保持
- 单个/同步转换
- 转换速率快:80ns/12.5MSPS
- 多达56个通用I/O(GPIO)引脚
- 高级仿真特性
- 分析和断点功能
- 通过硬件的实时调试
- 开发工具包括
- ANSI C/C++编译器/汇编器/连接器
- Code Composer Studio/IDE
- DSP/BIOS
- JTAG扫描控制器
- IEEE标准1149.1-1990 IEEE标准测试访问端口和边界扫描架构
- 低功耗模式,节省能耗
- 支持闲置、待机、停机模式
- 禁用单独的外设时钟
- 温度选项
- A: -40℃ 至 85℃ (GHH, ZHH, PGF, PBK)
- S: -40℃ 至 125℃ (GHH, ZHH, PGF, PBK)
- Q: -40℃ 至 125℃ (PGF, PBK) (通过针对汽车应用的 AEC-Q100 认证)
应用领域
- 高级驾驶辅助系统 (ADAS)
- 楼宇自动化
- 电子销售终端
- 电动汽车/混合动力电动汽车 (EV/HEV) 动力传动
- 工厂自动化
- 电网基础设施
- 工业运输
- 医疗、保健与健身
- 电机驱动器
- 电力输送
- 电信基础设施
- 测试和测量
