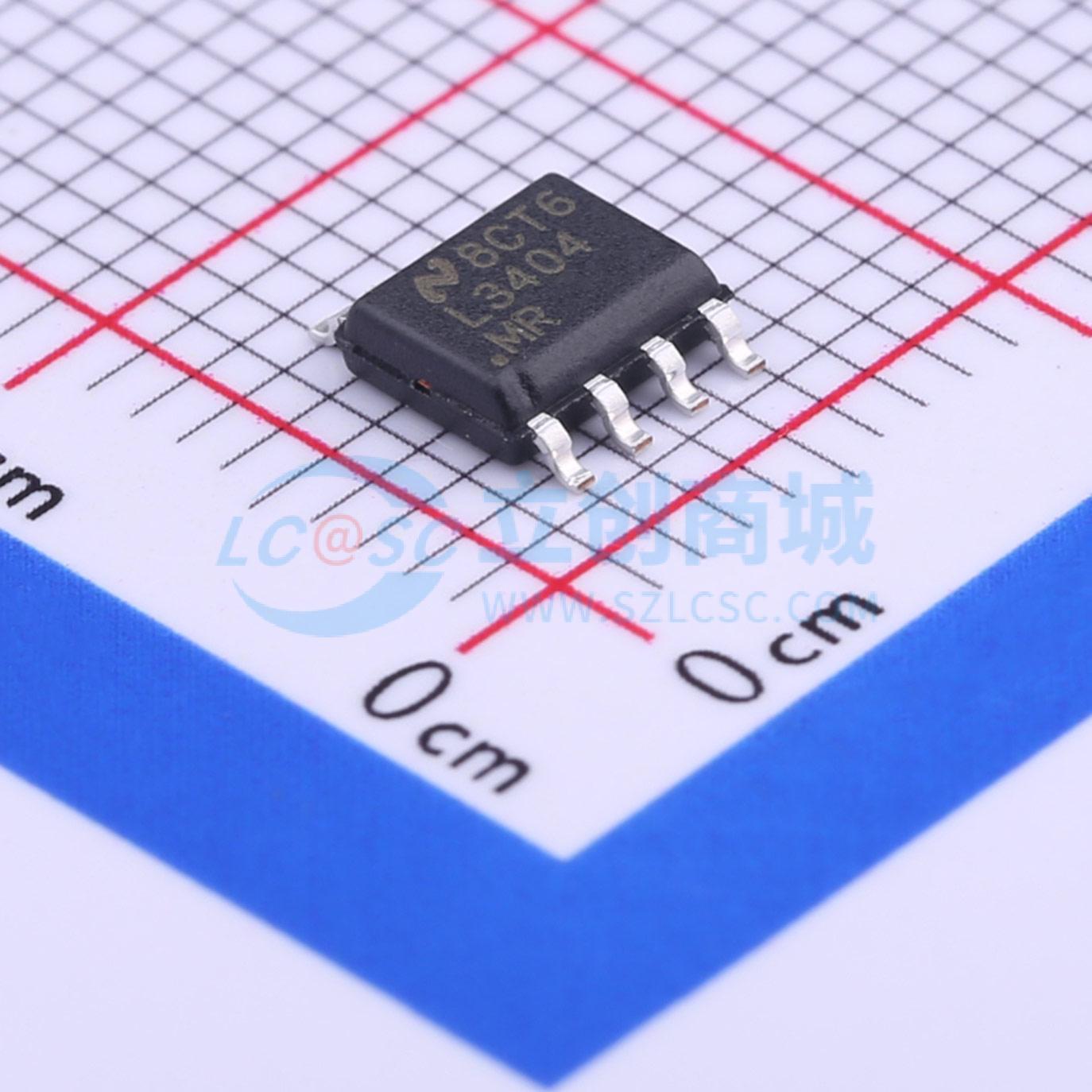

温馨提醒：图片仅供参考，商品以实物为准
LM3404MRX/NOPB
输出1A 降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3404 42V 1.0A 恒流降压型 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3404MRX/NOPB
- 商品编号
- C394733
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~42V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.2A | |
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LM3404和LM3404HV器件是单片开关稳压器，旨在为高功率LED提供恒定电流。这些器件非常适合汽车、工业和通用照明应用，包含一个高端N沟道MOSFET开关，用于降压（Buck）稳压器时电流限制为1.5 A（典型值）。迟滞控制导通时间和外部电阻允许转换器输出电压根据需要进行调整，以便为不同数量和类型的串联及串并联连接的LED阵列提供恒定电流。部分特性包括：使用脉冲宽度调制（PWM）进行LED调光、LED断路或开路保护、低功耗关断和热关断。
商品特性
- 集成1 A MOSFET
- 输入电压（VIN）范围为6 V至42 V（LM3404）
- 输入电压（VIN）范围为6 V至75 V（LM3404HV）
- 过温时输出电流为1.2 A
- 逐周期电流限制
- 无需控制环路补偿
- 独立的PWM调光和低功耗关断
- 支持全陶瓷输出电容和无电容输出
- 热关断保护
- SOIC-8封装、SO PowerPAD-8封装
应用领域
- LED驱动器
- 恒流源
- 汽车照明
- 通用照明
- 工业照明
