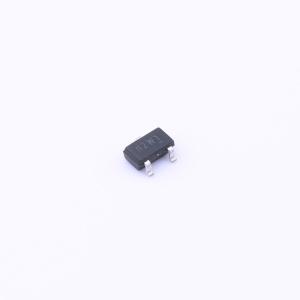

温馨提醒：图片仅供参考，商品以实物为准
AP2302GN
N沟道增强型功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。为设计人员提供了一种极其高效的器件，可用于广泛的电源应用。特殊设计的SOT-23封装具有良好的热性能，广泛适用于所有使用红外回流技术的商业-工业表面贴装应用，适用于电压转换或开关应用。
- 品牌名称
- APEC(富鼎)
- 商品型号
- AP2302GN
- 商品编号
- C394790
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.2A | |
| 导通电阻(RDS(on)) | 115mΩ@2.5V | |
| 耗散功率(Pd) | 1.38W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 4.4nC | |
| 输入电容(Ciss) | 145pF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
AP2302系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种高效器件，可广泛应用于各种电源领域。 特殊设计的SOT - 23封装具有良好的热性能，在所有采用红外回流技术的商业 - 工业表面贴装应用中广受青睐，适用于电压转换或开关应用。
商品特性
-支持2.5V栅极驱动-小封装尺寸-表面贴装封装-符合RoHS标准
