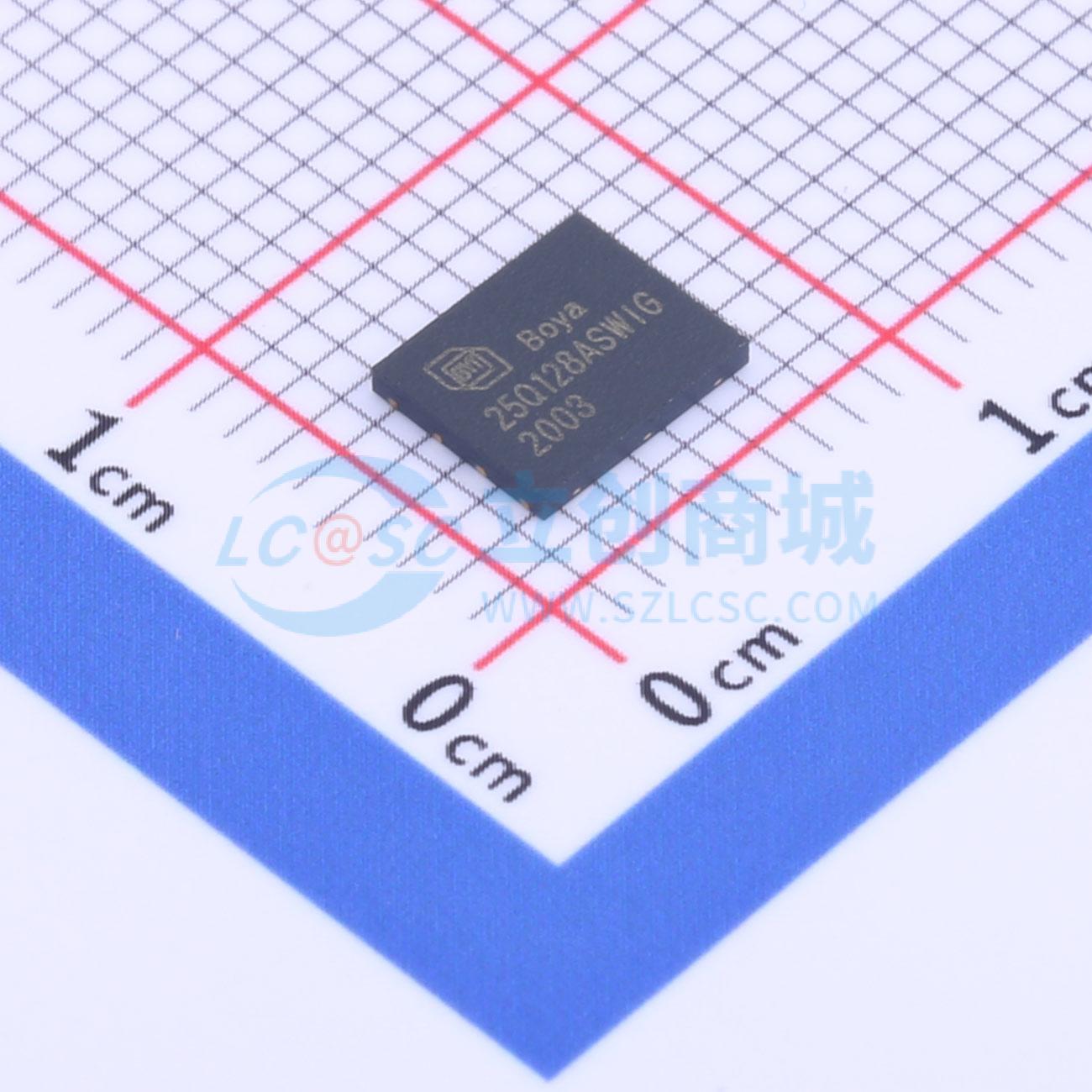

BY25Q128ASWIG(R)实物图
  • BY25Q128ASWIG(R)商品缩略图
  • BY25Q128ASWIG(R)商品缩略图
  • BY25Q128ASWIG(R)商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

BY25Q128ASWIG(R)

128Mbit SPI NOR 闪存

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
BY25Q128AL是一款128M位的串行外设接口(SPI)闪存,支持标准串行外设接口(SPI)、双/四路I/O SPI以及双时钟指令周期的四路外设接口(QPI),包括串行时钟、片选信号、串行数据I/O0(DI)、I/O1(DO)、I/O2(/WP)和I/O3(/HOLD)。该闪存支持高达108MHz的SPI时钟频率,在使用快速读取双/四路和QPI指令时,双路I/O的等效时钟速率可达216MHz(108MHz x 2),四路I/O的等效时钟速率可达432MHz(108MHz x 4)。这些传输速率可超越标准的异步8位和16位并行闪存
品牌名称
BOYAMICRO(博雅)
商品型号
BY25Q128ASWIG(R)
商品编号
C394872
商品封装
WSON-8-EP(5x6)​
包装方式
编带
商品毛重
0.164克(g)

商品参数

属性参数值
商品目录NOR FLASH
接口类型SPI
存储容量128Mbit
时钟频率(fc)108MHz
工作电压2.7V~3.6V
待机电流5uA
擦写寿命100000次
属性参数值
写周期时间(Tw)-
页写入时间(Tpp)700us
块擦除时间(tBE)-
数据保留 - TDR(年)20年
工作温度-40℃~+105℃
功能特性硬件写保护;绝对写保护;写使能锁存;软件写保护;上电复位

商品概述

BY25Q128AS 是一款 128M 比特的串行外设接口闪存,支持双路/四路 SPI:串行时钟、片选、串行数据输入/输出 0、输入/输出 1、输入/输出 2 和输入/输出 3。其双路输入/输出数据传输速度高达 216Mbps,四路输入/输出及四路输出数据传输速度高达 432Mbps。该器件采用单路低压电源供电,电压范围为 2.7~3.6V。此外,该器件还支持符合 JEDEC 标准的制造商与器件 ID,以及三个 256 字节的安全寄存器。

商品特性

  • 串行外设接口
  • 标准 SPI:串行时钟、片选、串行输入、串行输出、写保护、保持
  • 双路 SPI:串行时钟、片选、输入/输出 0、输入/输出 1、写保护、保持
  • 四路 SPI:串行时钟、片选、输入/输出 0、输入/输出 1、输入/输出 2、输入/输出 3
  • 读取
  • 正常读取:时钟速率 55MHz
  • 快速读取:在 30pF 负载下时钟速率 108MHz
  • 双路输入/输出数据传输速率高达 216Mbps
  • 四路输入/输出数据传输速率高达 432Mbps
  • 支持 8/16/32/64 字节回绕的连续读取
  • 编程
  • 串行输入页编程,最多 256 字节
  • 编程挂起与恢复
  • 擦除
  • 块擦除
  • 扇区擦除
  • 芯片擦除
  • 擦除挂起与恢复
  • 编程/擦除速度
  • 页编程时间:典型值 0.6ms
  • 扇区擦除时间:典型值 50ms
  • 块擦除时间:典型值 0.15/0.25s
  • 芯片擦除时间:典型值 60s
  • 灵活的架构
  • 4K 字节扇区
  • 32/64K 字节块
  • 低功耗
  • 最大工作电流 25mA
  • 最大掉电电流 5uA
  • 软件/硬件写保护
  • 3 个 256 字节带一次性可编程锁的安全寄存器
  • 可发现参数寄存器
  • 通过写保护引脚启用/禁用保护
  • 通过软件写保护全部或部分存储器
  • 支持顶部或底部、扇区或块选择
  • 单电源电压
  • 完整电压范围:2.7~3.6V
  • 温度范围
  • 商业级
  • 工业级
  • 工业级
  • 循环耐久性/数据保持
  • 任一扇区典型 10 万次编程-擦除循环
  • 典型 20 年数据保持期
