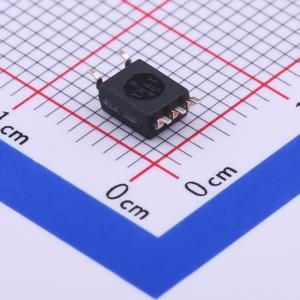

温馨提醒：图片仅供参考，商品以实物为准
TLP118(E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP118(E
- 商品编号
- C393881
- 商品封装
- SO-5-4.6mm
- 包装方式
- 管装
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 60ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 60ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 6V | |
| 正向压降(Vf) | 1.61V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | 开集电极输出 |
