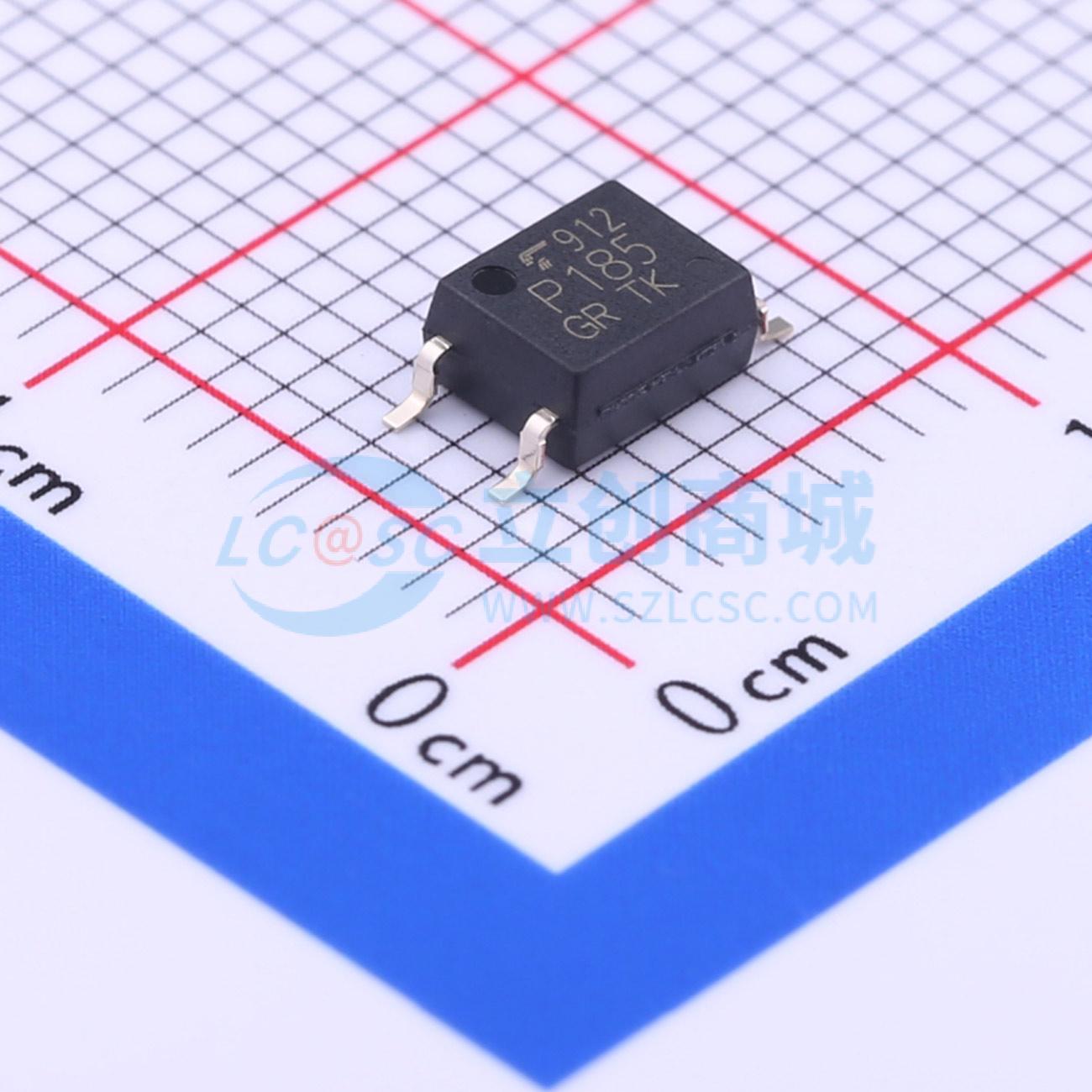

温馨提醒：图片仅供参考，商品以实物为准
TLP185(GR-TPR,E(T
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP185(GR-TPR,E(T
- 商品编号
- C393884
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 5us@2mA,100Ω | |
| 下降时间 | 9us@2mA,100Ω | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 20mA |
商品概述
东芝小型扁平耦合器TLP185是一款小外形耦合器，适用于表面贴装组装。TLP185由一个与砷化镓红外发光二极管光耦合的光电晶体管组成。由于TLP185比DIP封装更小，因此适用于高密度表面贴装应用，如可编程控制器。
商品特性
- 集电极 - 发射极电压：80 V（最小值）
- 电流传输比：50%（最小值），GB等级：100%（最小值）
- 隔离电压：3750 Vrms（最小值）
- 工作温度：-55至110 ℃
- 安全标准：UL认证：UL1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；CQC认证：GB4943.1、GB8898
- 重量：0.08 g（典型值）
- 可选（V4）型号VDE认证：EN60747 - 5 - 5、EN60065、EN60950 - 1（适用EN62368 - 1标准）
应用领域
- 办公设备
- 可编程控制器
- 交流适配器
- 输入/输出接口板
