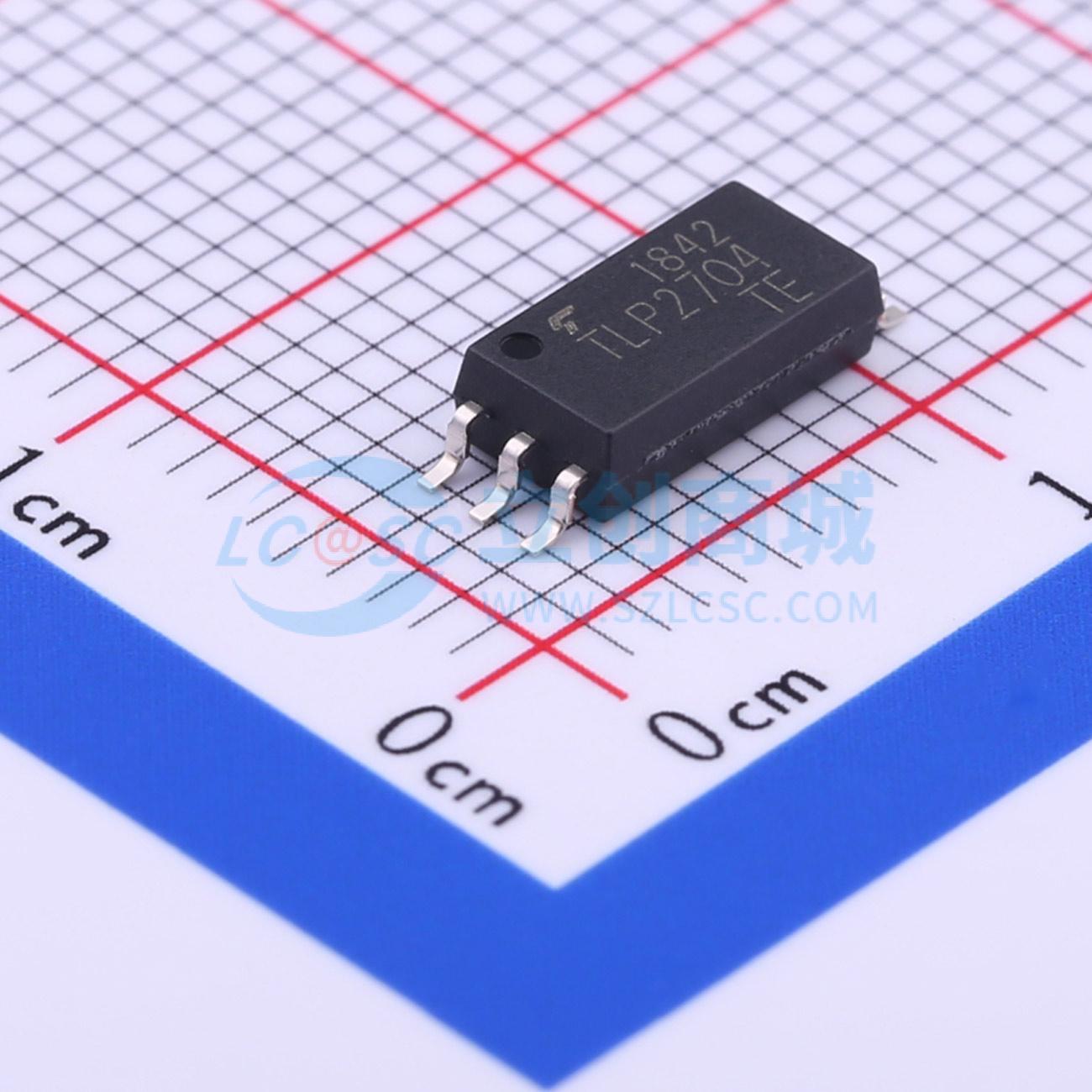

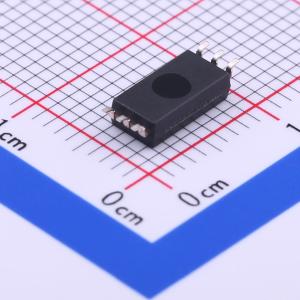

温馨提醒：图片仅供参考，商品以实物为准
TLP2704(TP,E
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库PCB免费打样
- 描述
- 由砷化镓发光二极管与集成的高增益、高速光电探测器光耦合组成，采用SO6L封装。支持高达125℃的工作温度，SO6L封装符合国际安全标准的加强绝缘等级要求。光电探测器具有内部法拉第屏蔽，保证共模瞬态抗扰度为±20kV/μs。保证了传播延迟时间和脉冲宽度失真的最小值和最大值，适用于电机控制应用中IPM和控制IC电路之间的隔离接口。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2704(TP,E
- 商品编号
- C393893
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 0.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 400ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 550ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 15mA | |
| 耗散功率(Pd) | 80mW | |
| 输出电压 | 30V | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
优惠活动
购买数量
(1500个/圆盘，最小起订量 1 个)个
起订量：1 个1500个/圆盘
总价金额：
￥ 0.00近期成交21单
