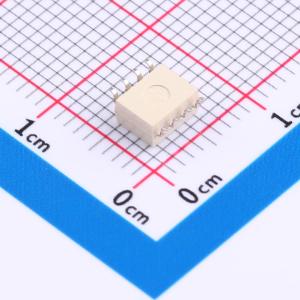

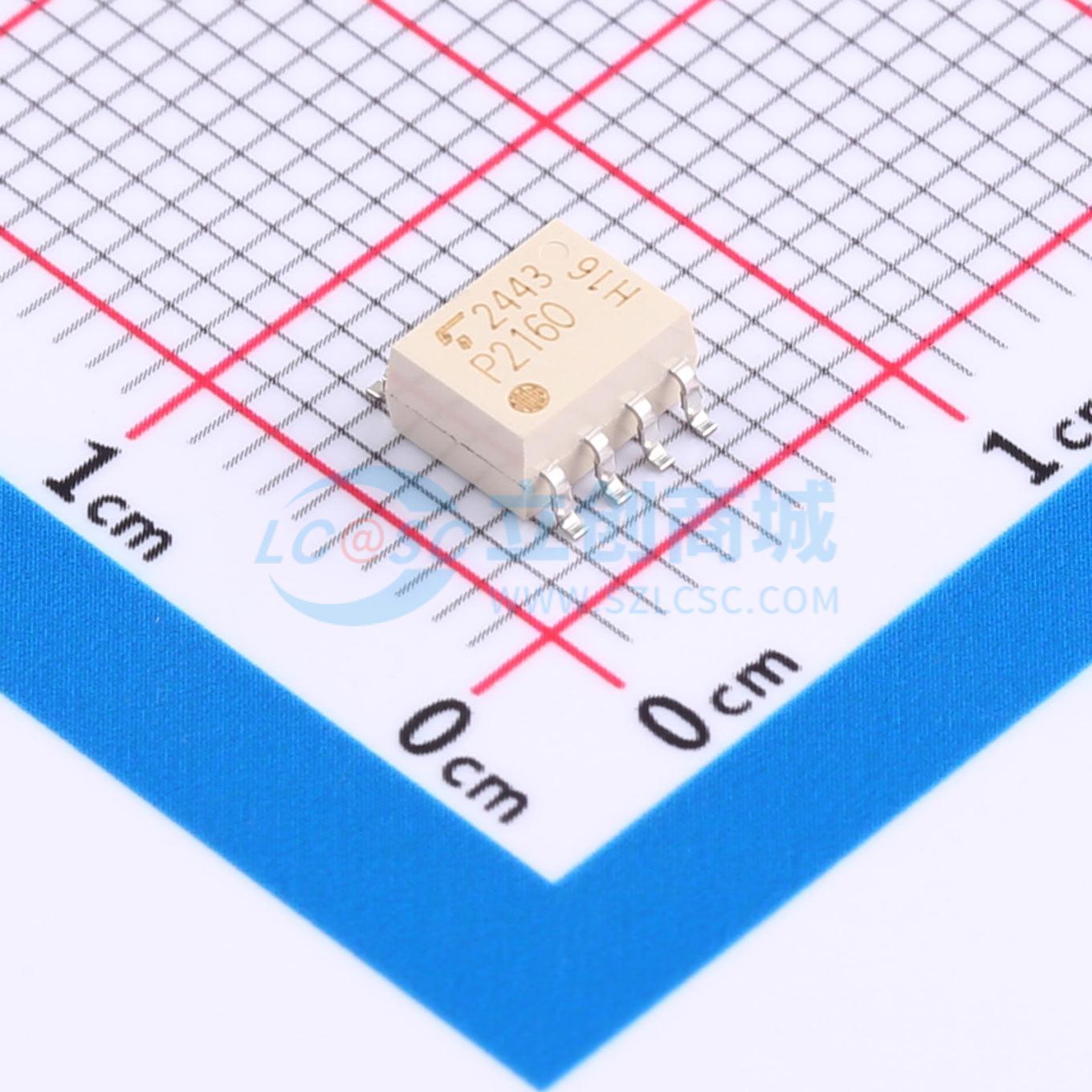

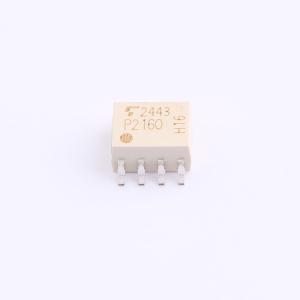

TLP2160(TP,F)
DC输入 2通道 隔离电压(rms):2500V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由高输出GaAs发光二极管与高速光电二极管-晶体管芯片耦合而成。保证在高达125℃的温度和2.7V至5.5V的电源下工作。采用SO8封装，具有图腾柱输出，可吸收和提供电流。有两个LED-感光器对，有助于节省电路板空间。内部噪声屏蔽可保证20kV/μs的共模瞬态抗扰度。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2160(TP,F)
- 商品编号
- C393887
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 20kV/us | |
| 传输速率 | 20Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 40ns | |
| 传播延迟 tpHL | 40ns | |
| 输入阈值电流(FH) | 3.5mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | 60mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
