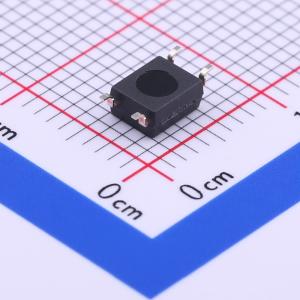

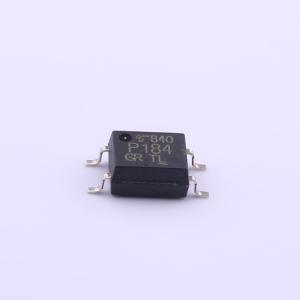

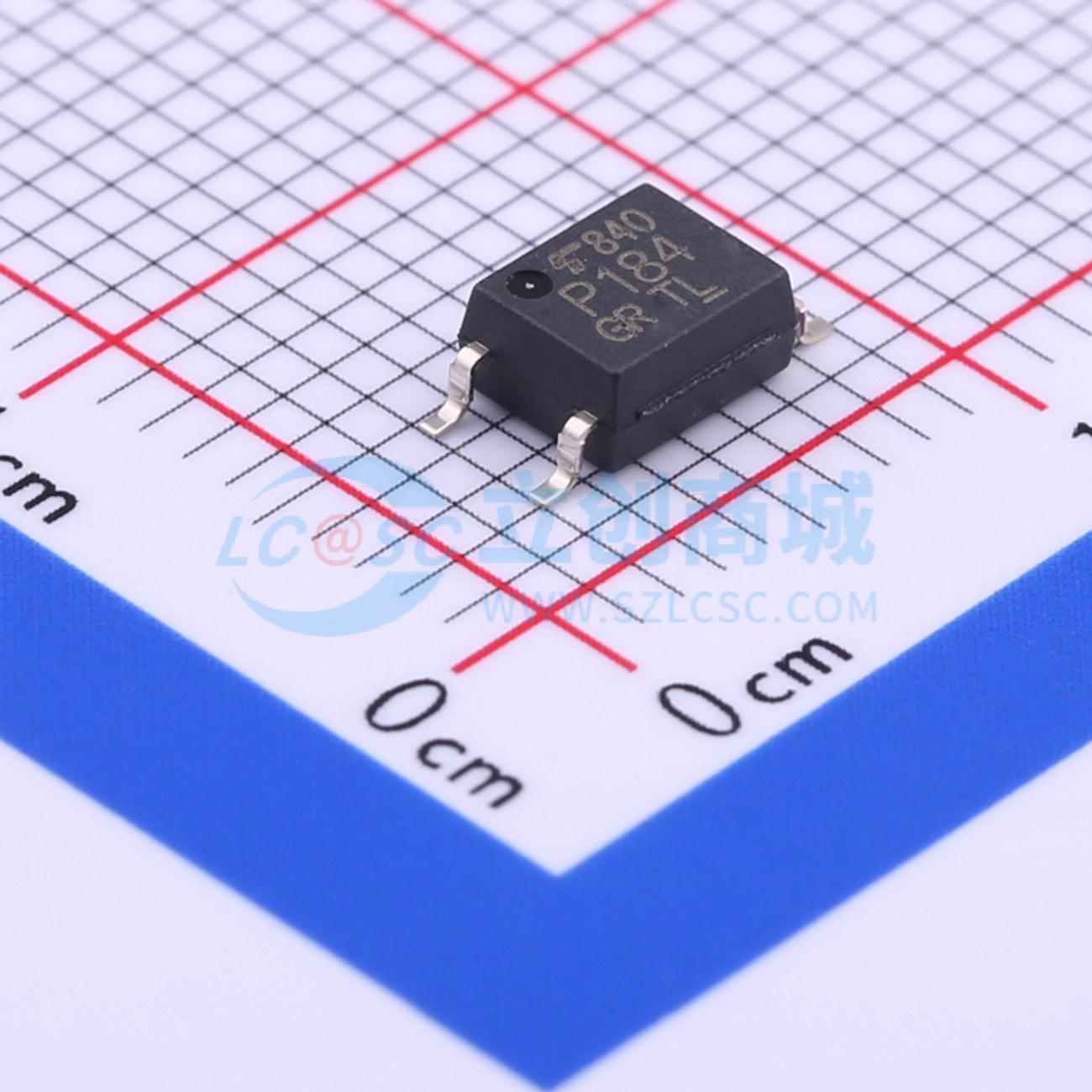

温馨提醒：图片仅供参考，商品以实物为准
TLP184(GR-TPL,SE
AC,DC输入 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLP184(SE) 是一款交流输入型光电耦合器，由一个光电晶体管和两个砷化镓红外发光二极管光耦合而成。TLP184(SE) 采用非常小巧纤薄的 SO6 封装，具有高抗噪性和高隔离电压。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP184(GR-TPL,SE
- 商品编号
- C393882
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 80V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 2us@2mA,100Ω | |
| 下降时间 | 3us@2mA,100Ω | |
| 工作温度 | -55℃~+110℃ | |
| 功能特性 | 集成反并联LED |
