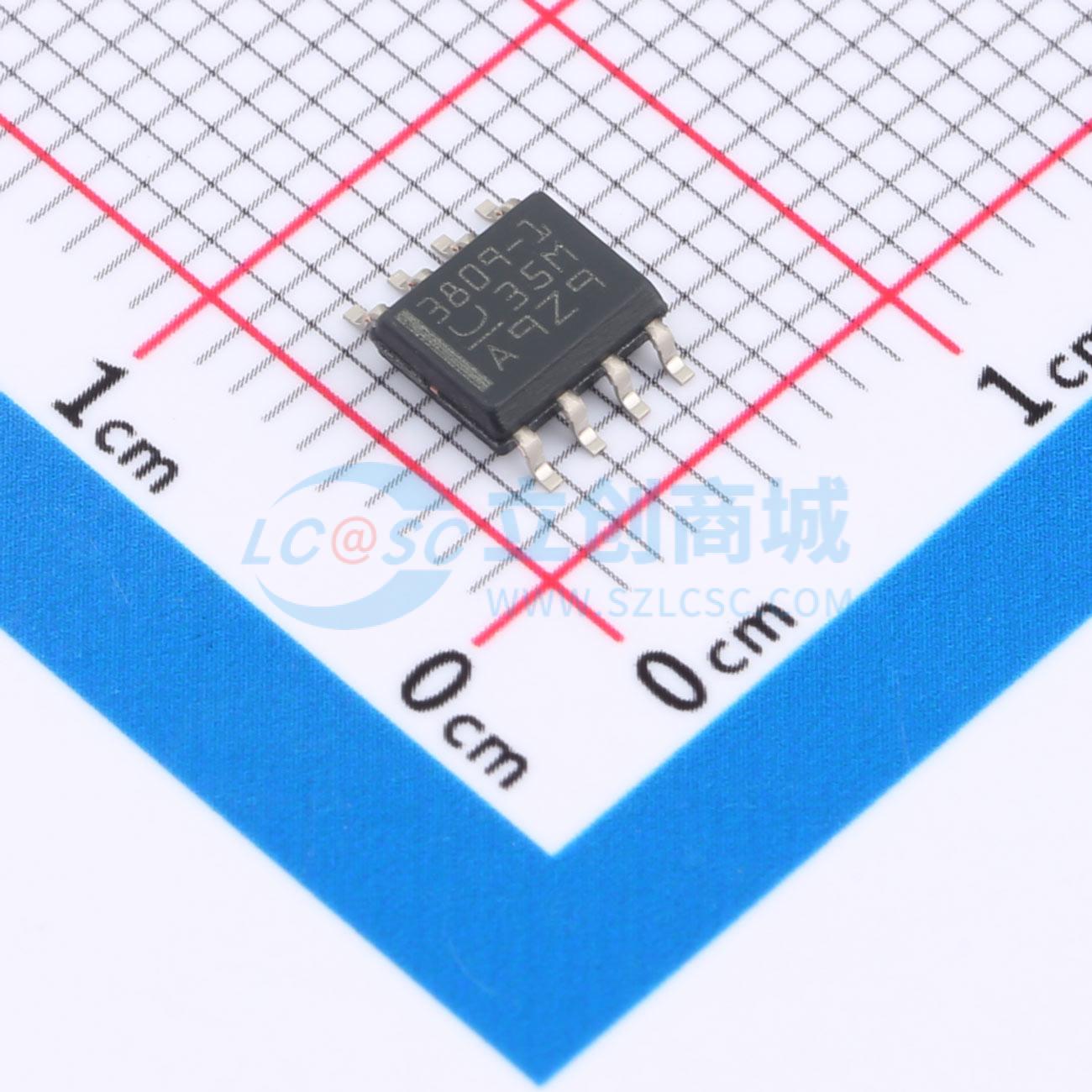

温馨提醒：图片仅供参考，商品以实物为准

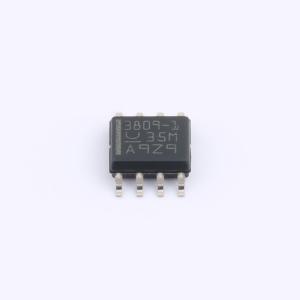

UCC3809DTR-1
经济型原边控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC3809系列BCDMOS经济型低功耗集成电路包含离线和隔离式直流-直流固定频率电流模式开关电源所需的所有控制和驱动电路，且外部元件数量极少。内部实现的电路包括欠压锁定（启动电流小于100μA）、用户可访问的电压基准、确保锁存操作的逻辑电路、PWM比较器以及能够吸收或提供峰值电流的图腾柱输出级。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。振荡器频率和最大占空比可通过两个电阻和一个电容进行编程。UCC3809系列还具备全周期软启动功能。UCC3809和UCC2809提供8引脚SOIC (D)、PDIP (N)、TSSOP (PW)和MSOP (P)封装。小型的TSSOP和MSOP封装使该器件非常适合对电路板空间和高度要求苛刻的应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC3809DTR-1
- 商品编号
- C3093869
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~19V | |
| 开关频率 | 90kHz~110kHz | |
| 最大占空比 | 70% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 软启动；欠压保护(UVP) | |
| 工作温度 | 0℃~+70℃ | |
| 反馈方式 | 副边反馈 |
商品概述
UCC3809系列BCDMOS经济型低功耗集成电路包含离线和隔离式直流-直流固定频率电流模式开关电源所需的所有控制和驱动电路，且外部元件数量极少。内部实现的电路包括欠压锁定（启动电流小于100μA）、用户可访问的电压基准、确保锁存操作的逻辑电路、PWM比较器以及能够吸收或提供峰值电流的图腾柱输出级。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。 振荡器频率和最大占空比可通过两个电阻和一个电容进行编程。UCC3809系列还具备全周期软启动功能。 UCC3809和UCC2809提供8引脚SOIC (D)、PDIP (N)、TSSOP (PW)和MSOP (P)封装。小型的TSSOP和MSOP封装使该器件非常适合对电路板空间和高度要求苛刻的应用。
商品特性
- 具有低电平有效关断功能的用户可编程软启动
- 用户可编程最大占空比
- 可访问的5V基准电压
- 欠压锁定
