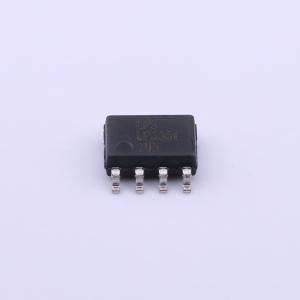

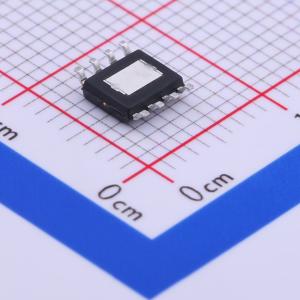

LP3351SOF

LED驱动器的PWM调光控制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 液晶电视显示屏背光IC TV板卡
品牌名称: LOWPOWER(微源半导体)
商品型号: LP3351SOF
商品编号: C387625
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	外置
	恒流精度	1.5%

商品概述

LP3351是一款成本效益高的LED驱动器，专为LCD显示器和LCD电视背光应用优化。它提供了一种高性能的LED背光解决方案，并最大限度地减少了物料清单的数量。LP3351包含一个PWM升压驱动器，该驱动器使用电流模式控制和固定频率操作来调节LED电流。通过外部电流检测电阻器感应LED电流。检测电阻器两端的电压与0.21V的参考电平进行比较，误差被放大以控制电源开关的脉冲宽度，从而调节流过LED的电流。此外，LP3351提供了外部频率PWM调光方法，以实现广泛的调光控制。其他功能包括过流保护（OCP）、输出过压保护（OVP）和欠压锁定（UVLO）。LP3351采用节省空间的SOP-8（0.5mm间距）封装。

商品特性

具有电流模式控制和固定频率操作的PWM升压驱动器，以调节LED电流。
通过外部电流检测电阻器检测LED电流。
外部频率PWM调光方法，适用于广泛的调光控制。
过流保护（OCP）。
输出过电压保护（OVP）。
欠压锁定（UVLO）。
提供节省空间的SOP-8（0.5mm间距）封装。
符合RoHS标准且无卤素。
无铅封装。
宽输入电压范围：8V至28V
电流模式PWM控制器
外部PWM调光模式
欠压锁定
过电压保护
过流保护
欠压保护
过温保护
提供SOP-8封装
符合RoHS标准且无卤素
无铅封装

应用领域

TFT 液晶电视
TFT-LCD 显示器
平板显示

数据手册PDF

放大查看下载PDF

优惠活动

6.3折

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	8V~28V
	开关频率	175kHz~225kHz
	通道数	1
	调光	PWM
