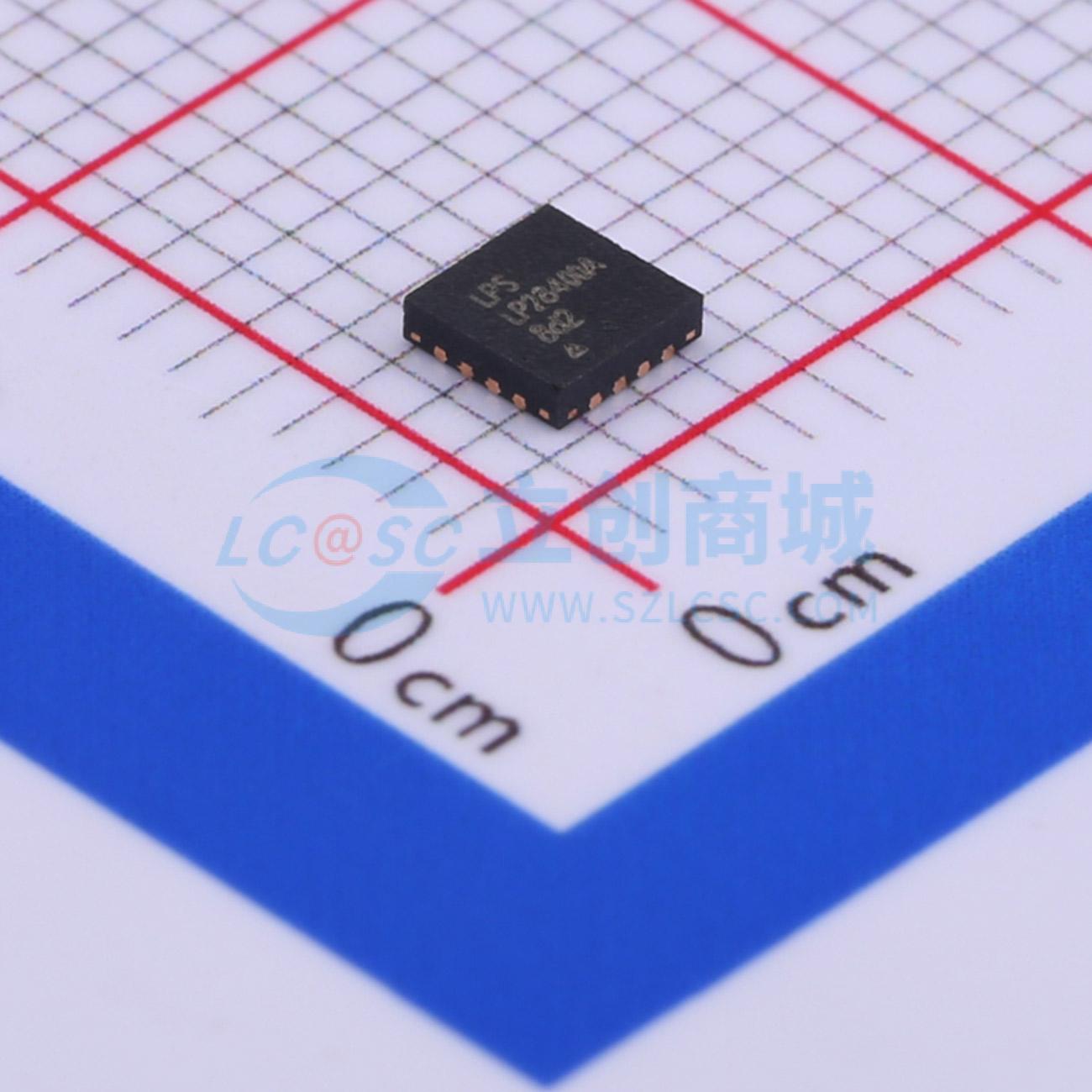

温馨提醒：图片仅供参考，商品以实物为准

LP28400AQVF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP28400A是一款用于多节锂离子电池的完整恒流/恒压开关充电器。升压 + 线性充电器与符合USB 2.0标准的电源IC协同工作，确保为两节锂离子电池充电。当电池电压较低时，充电器以线性工作模式运行
品牌名称: LOWPOWER(微源半导体)
商品型号: LP28400AQVF
商品编号: C387681
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

LP28400A是一款用于多节锂离子电池的完整恒流/恒压开关充电器。升压+线性充电器与符合USB 2.0标准的电源IC协同工作，确保为两节锂离子电池充电。当电池电压较低时，充电器以线性工作模式运行。随着充电过程中电池电压升高，充电器将平稳转换为升压工作模式。当电池电压 < 6V时，切换至唤醒电流充电。其他特性包括充电电流监测、欠压锁定、自动再充电以及用于指示充电结束的状态引脚。 LP28400A是一款宽输入电压范围（3V - 12V）、1.5A的两节异步升压锂离子电池充电器，集成了1MHz开关频率和全面的保护功能。充电电流最高可达1.5A，可通过使用外部电阻针对不同便携式应用进行编程，并同时指示充电器电流信息。它还具有自适应输入电流限制，以确保电池安全充电操作。它采用额定电压为18V、导通电阻极低的场效应晶体管（FET），以实现高充电效率和简单的外围电路设计。

商品特性

适配器自适应
输入电压范围3V~12V
集成低端功率MOSFET
结构简单，线性和升压工作模式之间完美过渡
可编程充电电流和恒压电压
动态输入电流分配以实现最大充电速率
为过放电电池充电时自动切换至唤醒电流
过流保护
过温保护
提供ESOP8和QFN16（3mm*3mm）封装
符合RoHS标准且100%无铅（Pb）
可编程充电模式，适用于2节、3节或4节电池充电（仅QFN - 16封装）

应用领域

两节锂离子手持设备
销售点（POS）设备
蓝牙音箱
USB供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3V~12V
	最大充电电流	1.5A
	充电饱和电压	8.4V
	放电截止电压	6V

	属性	参数值
	电池类型	-
	电池节数	2~4
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	1mA
