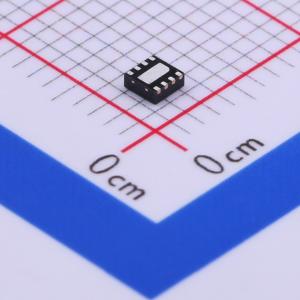

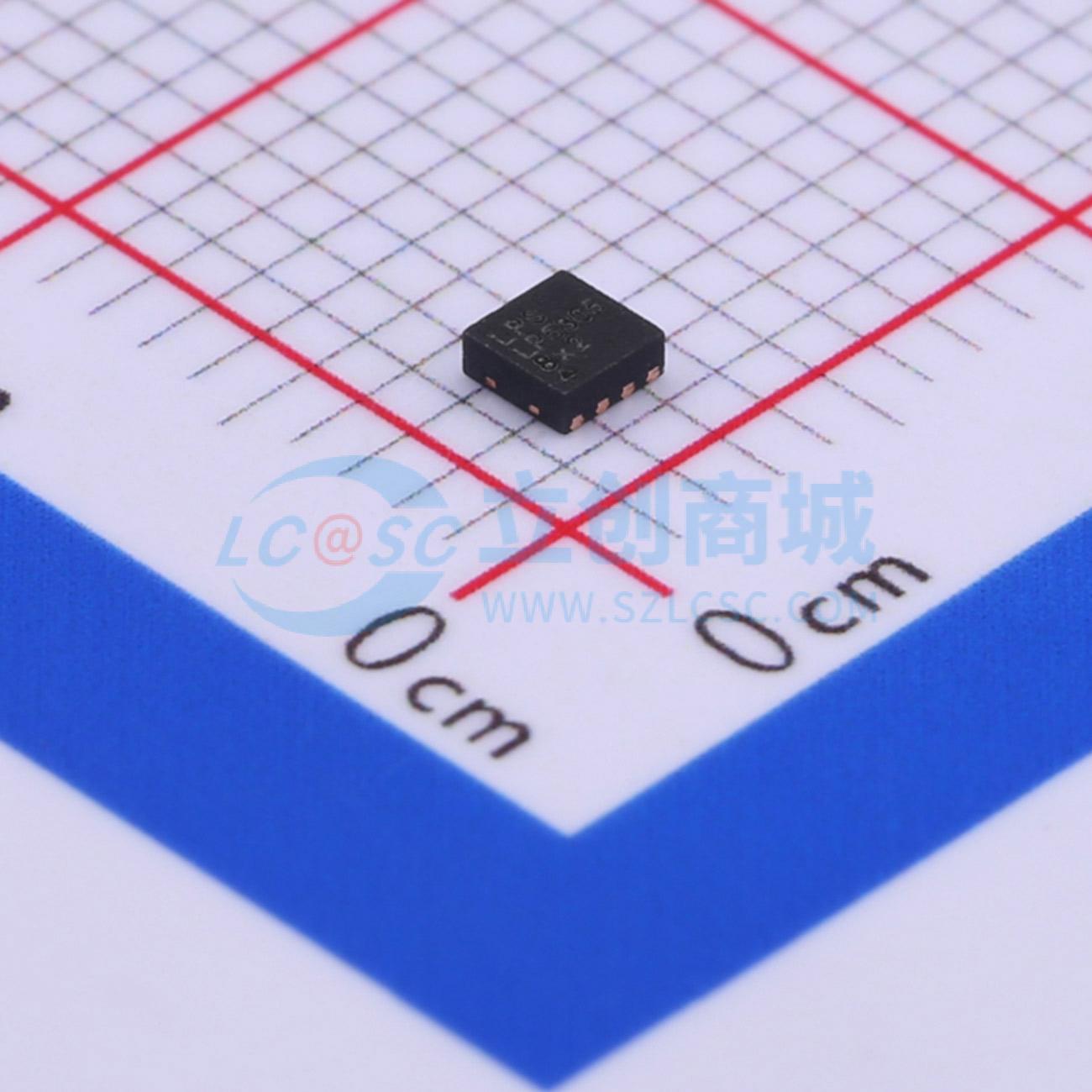

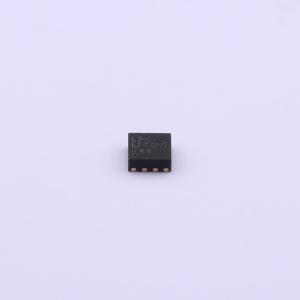

LP5305QVF
过压和过流保护集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LP5305是一款高度集成的电路，用于保护低压系统免受异常高输入电压的影响。该集成电路持续监测输入电压、输入电流和电池电压。当出现保护状态时，功率MOS管将同时关断
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP5305QVF
- 商品编号
- C387701
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电源监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 3.3V~5V | |
| 阈值电压 | 5.85V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 3 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 400uA |
商品概述
LP5305是一款高度集成的电路，用于保护低压系统免受异常高输入电压的影响。该集成电路持续监测输入电压、输入电流和电池电压。当出现保护状态时，功率MOS管将同时关断。LP5305是一种安全器件，可确保设备在意外情况下正常工作。 若输入电压超过过压保护（OVP）阈值电压，功率MOS管将在1μs内关断。电流限制可通过ISET和GND之间的外部电阻进行调节。同时，电流也受到限制，以防止电池过度充电。LP5305还监测锂离子电池电压，当电池电压超过4.35V时，集成电路将关断MOS管。 其他特性包括过温保护和欠压锁定（UVLO）。LP5305采用节省空间的DFN - 8封装。
商品特性
- 可承受高达26V的高输入电压
- 可调过流保护
- 输入过压保护
- 电池过压保护
- 高精度保护阈值
- 故障信号输出
- 使能控制
- 欠压锁定
- 输出短路保护
- 过温保护
- 采用DFN - 8封装
- 符合RoHS标准且无卤素
应用领域
- 手机
- 数码相机
- 便携式仪器
