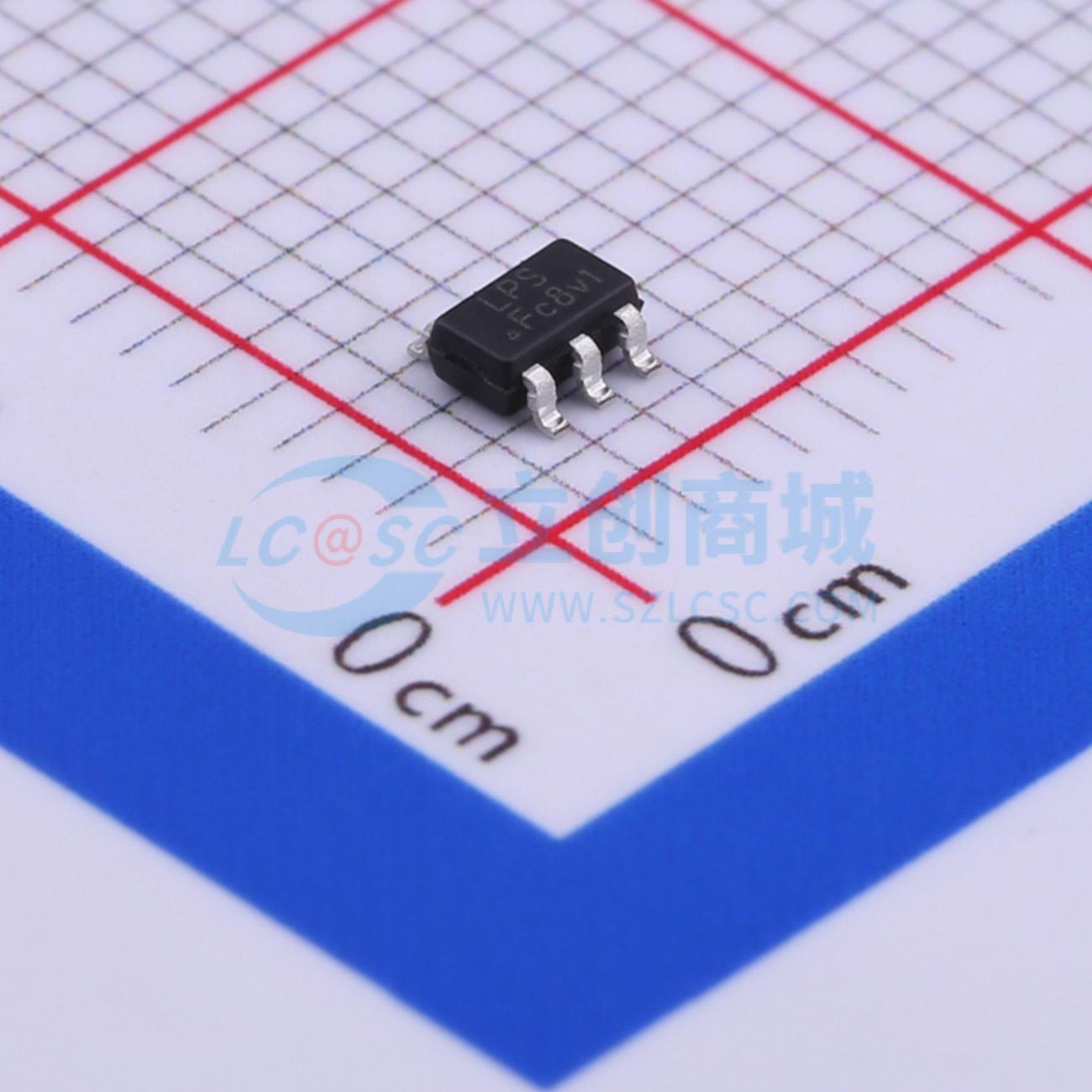

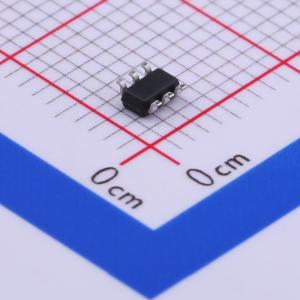

温馨提醒：图片仅供参考，商品以实物为准

LP3310B6F

高性能恒流开关稳压器，适用于 8 个串联白光 LED

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 车载导航
品牌名称: LOWPOWER(微源半导体)
商品型号: LP3310B6F
商品编号: C387718
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

	属性	参数值
	特性	过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置

商品概述

LP3310是一款1.0MHz PWM升压开关稳压器，专为恒流白光LED驱动应用而设计。LP3310可串联驱动多达8颗白光LED，确保亮度均匀，并省去多个镇流电阻。LP3310采用了1.0MHz的恒定频率PWM控制方案。高频PWM操作还可通过减小外部元件尺寸来节省电路板空间。为提高效率，反馈电压设置为250mV，这降低了电流设置电阻的功耗。高度集成和内部补偿网络使外部元件数量最少可减至5个。优化的工作频率可满足小LC滤波器值和低工作电流的要求，同时具备高效率。

商品特性

输入电压范围：2.7V至24V
效率高达94%
关断电流：<1μA
输出电压高达28V
支持低至1%的调光占空比
内部补偿、软启动
1.0MHz固定频率开关
高开关导通电流：4A
提供SOT23 - 6和TDFN - 6封装

应用领域

白光LED背光驱动
OLED背光驱动
个人数字助理（PDA）、移动互联网设备（MID）/便携式电视（PTV）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交44单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~24V
	开关频率	1MHz
	输出电压	0V~28V
	调光	PWM；模拟
