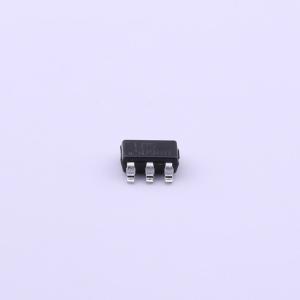

LP6222B6F

高效升压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP6222是一款高效率的升压DC-DC转换器,采用固定频率PWM控制方案,内置4.8A电流功率MOSFET,具有自动脉冲频率调制模式,内部补偿和软启动功能,支持高达9V的输出电压,关断电流小于1μA。
品牌名称: LOWPOWER(微源半导体)
商品型号: LP6222B6F
商品编号: C387740
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.024克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

LP6222是一款电流模式升压型DC-DC转换器。其内置4.8A电流功率MOSFET的PWM电路使该转换器具备高效的功率转换能力。LP6222采用了1MHz恒定频率的PWM控制方案。高频PWM操作还可通过减小外部元件尺寸节省电路板空间。LP6222具备轻载时自动切换至脉冲频率调制模式的特性。高度集成和内部补偿网络使外部元件数量最少可减至6个。优化的工作频率能够满足小LC滤波器值和低工作电流的要求，同时具备高效率。 LP6222具备欠压锁定、限流和热过载保护功能，可防止在输出过载时损坏器件。LP6222提供小型SOT23 - 6和ESOP8封装。

商品特性

效率高达90%
关断模式下输出与输入断开
关断电流：<1μA
输出电压高达9V
内部补偿、软启动
1MHz固定频率开关
高导通电流：4.8A（ESOP8）
提供SOT23 - 6和ESOP8封装

应用领域

电池产品
主机产品
面板

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	2.5V~9V
	输出电流	-
	开关频率	1MHz
	工作温度	-20℃~+85℃@(TA)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	190uA
	开关管(内置/外置)	内置
	输出类型	可调
