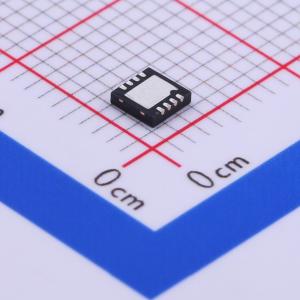

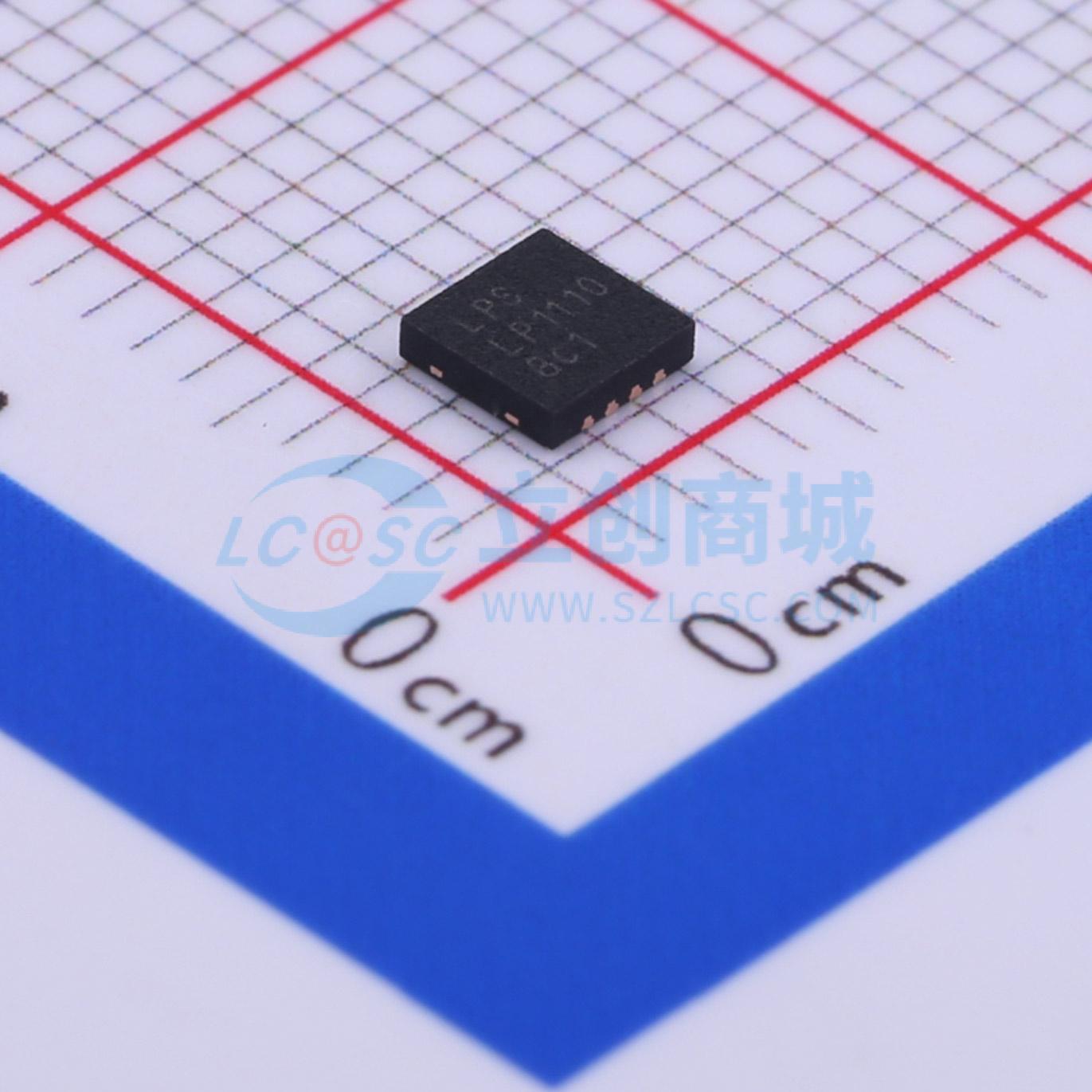

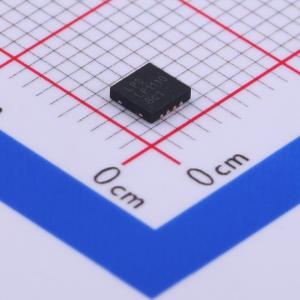

LP1110QVF

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: LOWPOWER(微源半导体)
商品型号: LP1110QVF
商品编号: C387726
商品封装: DFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

LP1110是一款单相12V MOSFET栅极驱动器，专为驱动同步降压转换器中的高端和低端功率MOSFET栅极而优化。凭借宽工作电压范围，可对高端或低端MOSFET栅极驱动电压进行优化，以实现最佳效率。内部自适应非重叠电路通过防止两个MOSFET同时导通，进一步降低开关损耗。浮动顶部驱动器设计可承受高达35V的VBST电压，瞬态电压高达40V。通过向使能（EN）引脚施加低逻辑电平，可将两个栅极输出拉低。欠压锁定功能确保在电源电压较低时，两个驱动器输出均为低电平，热关断功能为IC提供过温保护。

商品特性

一体化同步降压驱动器
自举式高端驱动
一个PWM信号生成两个驱动
防交叉导通保护电路

应用领域

多相台式机CPU电源
单电源同步降压转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	-
	拉电流(IOH)	-
	工作电压	4.6V~13.2V

	属性	参数值
	上升时间(tr)	30ns
	下降时间(tf)	12ns
	传播延迟 tpLH	35ns
	传播延迟 tpHL	30ns
	特性	-
	工作温度	-40℃~+85℃
