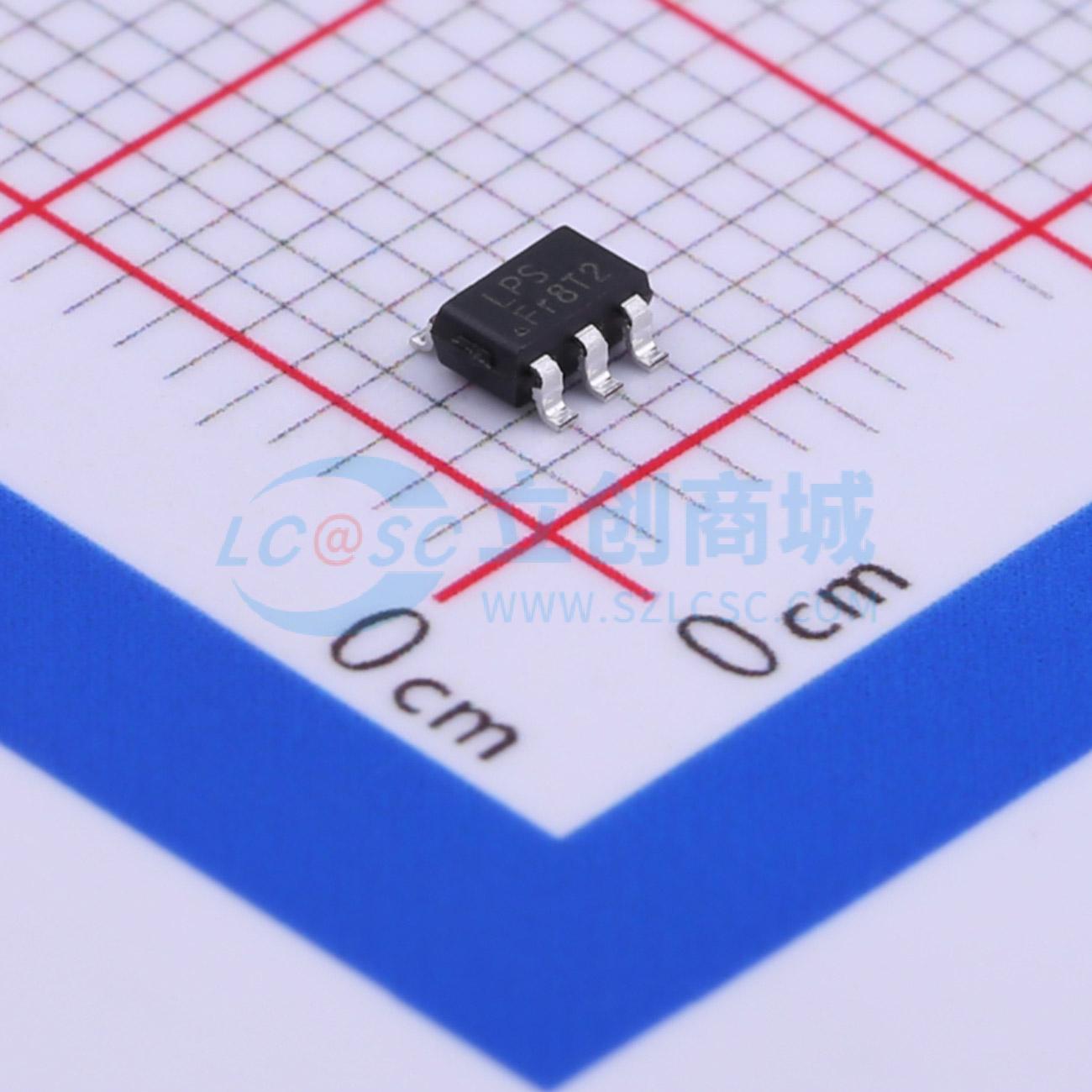

LP3318B5F

1MHz 24V/3A 高性能升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP3318是一款高性能升压DC-DC转换器,具有1.5A内部功率MOSFET,支持2.7V至6V输入电压范围,最高输出电压可达36V,效率高达94%,内置补偿网络和软启动功能,采用SOT23-5封装。
品牌名称: LOWPOWER(微源半导体)
商品型号: LP3318B5F
商品编号: C387700
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.023克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案

商品参数

商品概述

LP3318是一款升压型DC-DC转换器。其内置1.5A电流功率MOSFET的PWM电路使该转换器具备高效的功率转换能力。LP3318采用了1MHz恒定频率的PWM控制方案。高频PWM操作还可通过减小外部元件尺寸来节省电路板空间。LP3318具备在轻载时自动切换至脉冲频率调制模式的特性。高度集成和内部补偿网络使外部元件数量最少可减至6个。优化的工作频率能够满足小LC滤波器值和低工作电流的要求，同时保持高效率。 LP3318具备欠压锁定、限流和热过载保护功能，可防止在输出过载时损坏器件。LP3318采用小型5引脚SOT23 - 5封装。

商品特性

输入电压：2.7V - 6V
效率高达94%
关断电流：<1μA
输出电压高达36V
内部补偿、软启动
1MHz固定频率开关
高导通电流：1.5A
采用SOT23 - 5封装

应用领域

电池产品
主机产品
面板

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交62单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~6V
	输出电压	2.7V~36V
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
