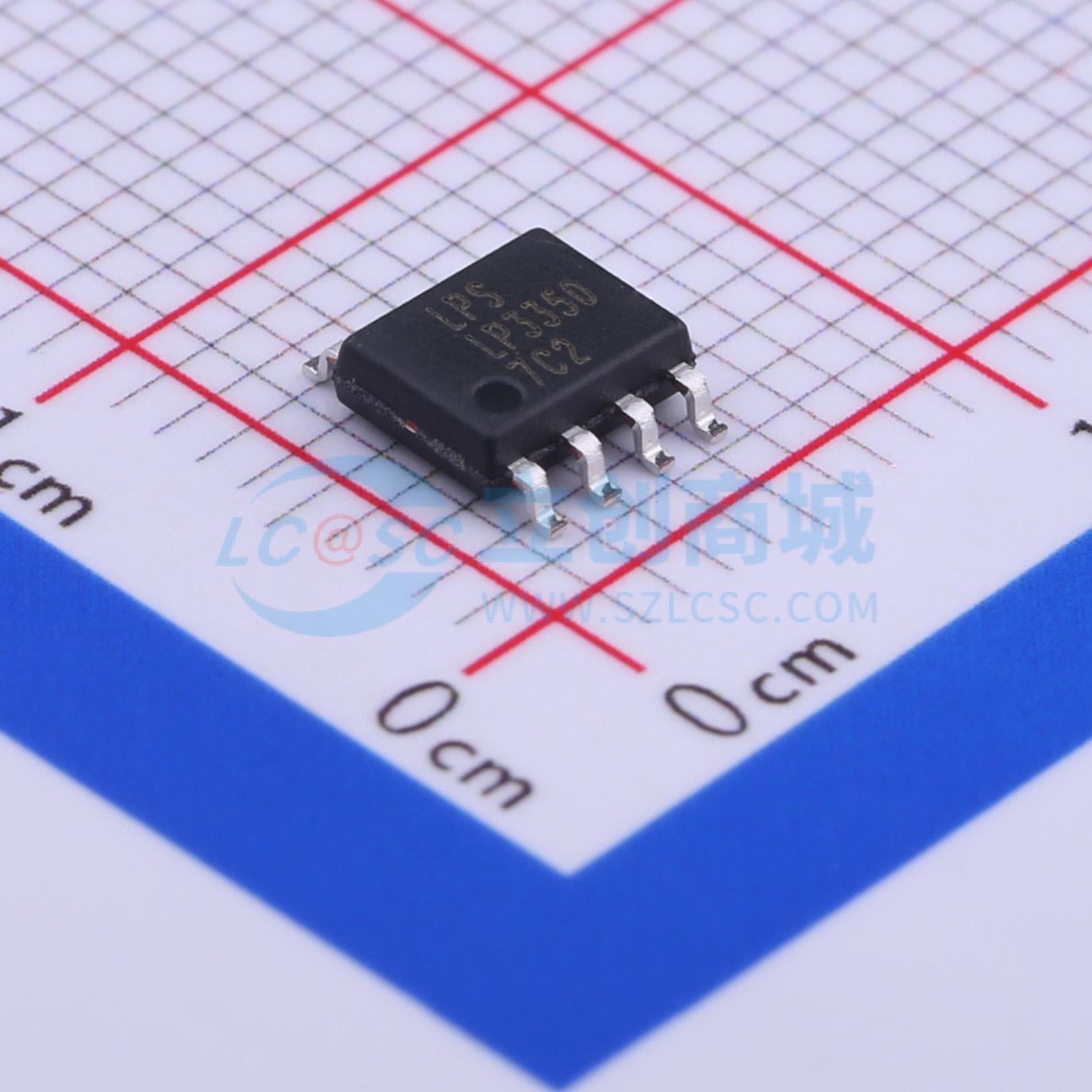

LP3350SOF

带PWM调光控制的LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 液晶电视显示屏背光IC TV板卡
品牌名称: LOWPOWER(微源半导体)
商品型号: LP3350SOF
商品编号: C387626
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	外置

商品概述

LP3350 是一种成本效益高的LED驱动器，专为LCD显示器和LCD电视背光应用优化。它提供了一种高性能的LED背光解决方案，并最大限度地减少了物料清单的数量。LP3350 包含一个PWM升压驱动器，采用电流模式控制和固定频率操作来调节LED电流。LED电流通过外部电流检测电阻进行检测。检测电阻上的电压与0.3V的参考电平进行比较，误差被放大以控制电源开关的脉冲宽度，从而调节流经LED的电流。此外，LP3350 提供了外部频率PWM调光方法，用于广泛的调光控制。其他功能包括过流保护（OCP）、输出过压保护（OVP）和欠压锁定（UVLO）。LP3350 采用节省空间的SOP-8（0.5mm间距）封装。

商品特性

宽输入电压范围：8V至28V
电流模式PWM控制器
外部PWM调光模式
欠压锁定
过压保护
过流保护
欠压保护
过温保护
SOP-8封装
符合RoHS标准且无卤素
无铅封装

应用领域

TFT 液晶电视
TFT-LCD 显示器
平板显示

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	8V~28V
	开关频率	175kHz~225kHz
	通道数	1
	调光	PWM
