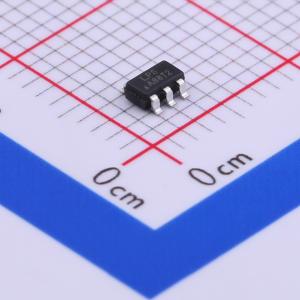

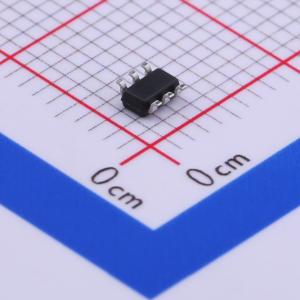

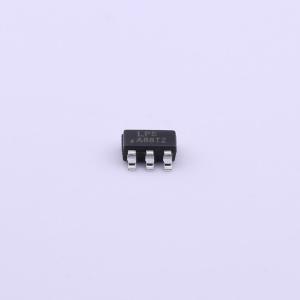

LP6470B6F

600KHz 16V/2A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP6470是一款600KHz、16V/2A的同步降压转换器,适用于便携设备,支持3.5V至16V的输入电压范围,输出电压范围为0.8V至12V,最大输出电流为2000mA,具有高效率和多种保护功能。
品牌名称: LOWPOWER(微源半导体)
商品型号: LP6470B6F
商品编号: C387628
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.024克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

LP6470 包含一个独立的 600KHz 恒定频率、电流模式 PWM 降压转换器。该转换器集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。LP6470 非常适合为使用两节锂离子（Li+）电池供电的便携式设备供电。该转换器可在 3.5V 至 16V 的输入电压下提供 2000mA 的负载电流，输出电压可低至 0.8V 进行调节。 LP6470 采用 SOT23 - 6 封装，工作温度范围为 - 40℃ 至 85℃。 LP6470 是一款高输出电流的单片开关模式降压 DC - DC 转换器。该器件以固定的 600KHz 开关频率工作，并采用斜率补偿电流模式架构。这款降压 DC - DC 转换器可在 3.5V 至 16V 的输入电压范围内提供高达 2A 的输出电流。它可减小外部元件尺寸，并在重载范围内优化效率。集成的斜率补偿使该器件在更宽的电感值范围内保持稳定，因此可以使用具有较低直流电阻（DCR）的较小电感值（2.2μH 至 10μH）来实现更高的效率。该器件可通过外部反馈编程为 0.8V 至 12V 范围内的任意电压。它使用内部 MOSFET 实现高效率，并通过使用 0.8V 的内部参考电压可产生非常低的输出电压。在降压状态下，转换器占空比增加到 95%，输出电压跟踪输入电压减去 P 沟道高端 MOSFET 的低导通电阻（RDS(ON)）压降和电感的直流电阻压降。内部误差放大器和补偿电路提供出色的瞬态响应、负载和线性调节。

商品特性

输入电压范围：3.5V 至 16V
输出电压范围：0.8V 至 12V
单通道 2000mA 负载电流
效率高达 96%
关断电流 <6μA
600KHz 开关频率
短路保护
热故障保护
SOT23 - 6 封装
符合 RoHS 标准且 100% 无铅

应用领域

便携式媒体播放器
蜂窝手机和智能手机
个人数字助理（PDA）/数码相机（DSC）
全球定位系统（GPS）应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~16V
	输出电压	800mV~12V
	输出电流	2A
	开关频率	600kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	450uA
	开关管(内置/外置)	内置
	输出类型	可调
