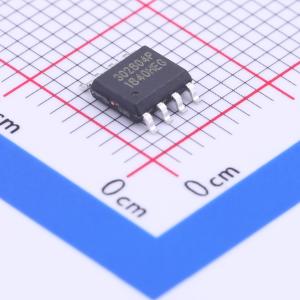

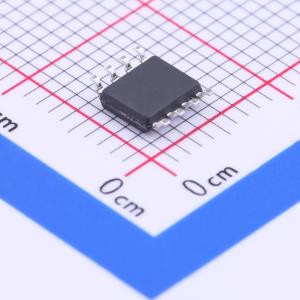

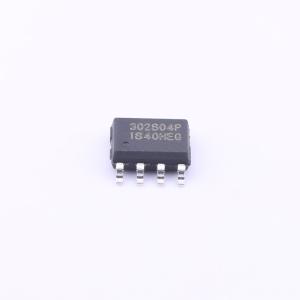

温馨提醒：图片仅供参考，商品以实物为准
AZ3028-04P.RDG
AZ3028-04P.RDG
- 品牌名称
- AMAZING(晶焱)
- 商品型号
- AZ3028-04P.RDG
- 商品编号
- C385868
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.8V | |
| 钳位电压 | 15V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 击穿电压 | 3V | |
| 类型 | TVS |
商品概述
AZ3028 - 04P的设计包含双向浪涌额定钳位单元，用于保护电子系统中的两对差分高速数据线。AZ3028 - 04P专门设计用于保护连接到差分线对的敏感元件，使其免受由静电放电（ESD）、电快速瞬变（EFT）、雷击和电缆放电事件（CDE）引起的过压损坏和闩锁效应。 AZ3028 - 04P是一种独特的设计，在单个封装中包含专用钳位单元。在瞬态条件下，专用钳位单元提供低钳位电压，以最大限度地减少受保护元件上的应力。 AZ3028 - 04P是双向的，可用于信号在接地电位上下摆动的线路。 AZ3028 - 04P可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。
商品特性
- 双向保护两对差分线（4条线）的瞬态。
- 为受保护的差分线对提供瞬态保护：
- IEC 61000 - 4 - 2（ESD）±30kV（接触/空气放电）
- IEC 61000 - 4 - 4（EFT）60A（5/50ns）
- IEC 61000 - 4 - 5（雷击）30A（8/20μs）
- 电缆放电事件（CDE）
- JEDEC SO - 8封装。
- 特定引脚排列，便于电路板布局。
- 快速导通和低钳位电压。
- 低工作电压：2.8V。
- 低泄漏电流。
- 固态硅雪崩和有源电路触发技术。
- 有符合ROHS标准的产品。
- 有环保产品。
应用领域
- 广域网/局域网设备
- 10/100/1000以太网
- 交换系统
- 计算机
- 仪器仪表
- 差分输入
- 10M/100M以太网保护电路
- 千兆以太网保护电路
