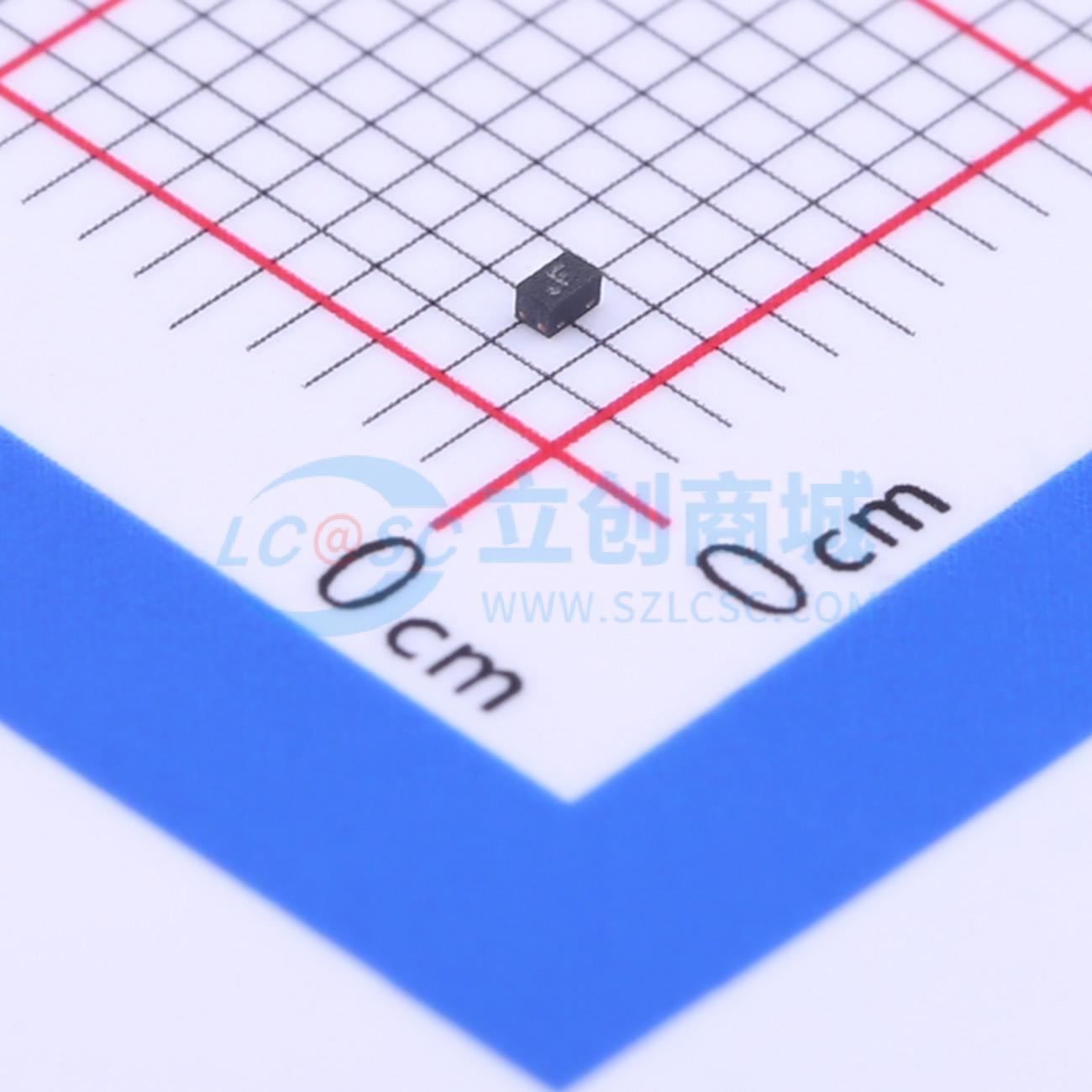

温馨提醒：图片仅供参考，商品以实物为准

AZ6225-01F.R7GR

SMT扩展库SMT补贴嘉立创PCB免费打样

商品参数

参数完善中

AZ6225 - 01F的设计包含一个双向浪涌额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ6225 - 01F专为保护连接到电源和控制线的敏感元件而设计，可防止其因静电放电（ESD）、电快速瞬变（EFT）、雷击和电缆放电事件（CDE）造成的过压损坏和闩锁效应。

AZ6225 - 01F是一种独特的设计，在单个封装中包含专用钳位单元。在瞬态条件下，该专用钳位单元可防止电源线或控制/数据线上出现过压，保护任何下游元件。

AZ6225 - 01F可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。

单线路双向ESD保护
为受保护线路提供ESD保护，符合IEC 61000 - 4 - 2（ESD）±30kV（空气放电）、±30kV（接触放电），IEC 61000 - 4 - 4（EFT）80A（5/50ns），IEC 61000 - 4 - 5（雷击）20A（8/20μs）标准
适用于2.5V低工作电压应用
0402小型DFN封装节省电路板空间
保护一条I/O线或电源线
开启速度快，钳位电压低
采用固态硅雪崩和有源电路触发技术
环保产品
