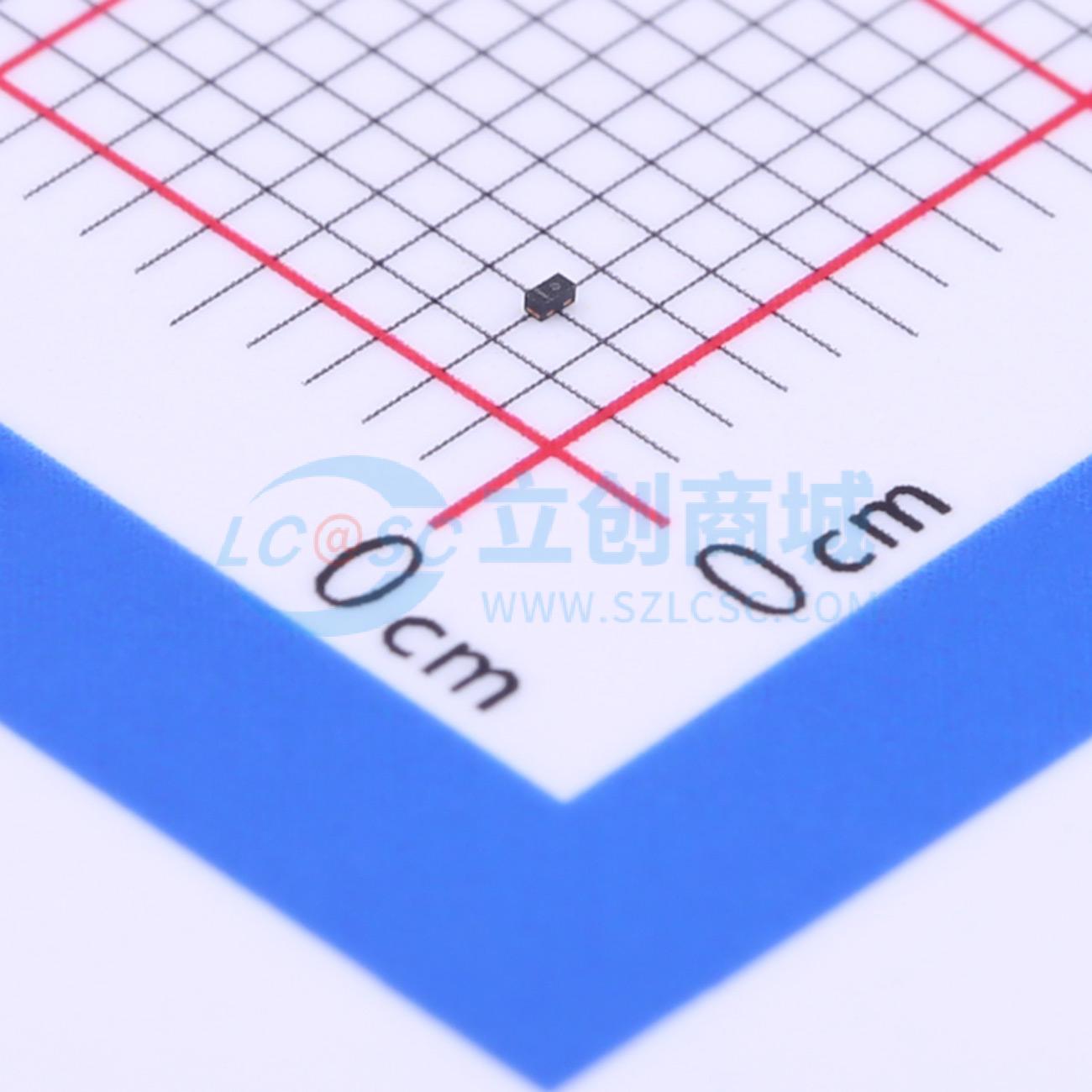

AZ5A25-01F.R7G

双向ESD 5V截止

描述: AZ5A25-01F的设计包含一个双向静电放电（ESD）额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ5A25-01F专门设计用于保护连接到电源和控制线的敏感元件，防止其受到由静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）引起的过压损坏和闩锁效应。AZ5A25-01F是一种独特的设计，在单个封装中包含专有钳位单元。在瞬态条件下，专有钳位单元可防止电源线或控制/数据线上出现过压，保护任何下游元件。AZ5A25-01F可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。
品牌名称: AMAZING(晶焱)
商品型号: AZ5A25-01F.R7G
商品编号: C385878
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

AZ5A25-01F的设计包含一个双向静电放电（ESD）额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ5A25-01F专门设计用于保护连接到电源和控制线的敏感元件，防止其受到由静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）引起的过压损坏和闩锁效应。 AZ5A25-01F是一种独特的设计，在单个封装中包含专有钳位单元。在瞬态条件下，专有钳位单元可防止电源线或控制/数据线上出现过压，保护任何下游元件。 AZ5A25-01F可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。

商品特性

对单线路进行双向ESD保护
为受保护线路提供符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±13kV（接触放电）、IEC 61000 - 4 - 4（EFT）40A（5/50ns）和电缆放电事件（CDE）标准的ESD保护
0201小型DFN封装节省电路板空间
保护一条I/O线或一条电源线
开启速度快且钳位电压低
适用于最大5V的低工作电压应用
采用固态硅雪崩和有源电路触发技术
环保产品

应用领域

移动电话
手持便携式设备
计算机接口保护
微处理器保护
串行和并行端口保护
控制信号线保护
PCB上的电源线保护
闩锁效应保护

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(12000个/圆盘，最小起订量 10 个)

个

起订量：10 个12000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	14V
	击穿电压	5.6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	5.5pF
