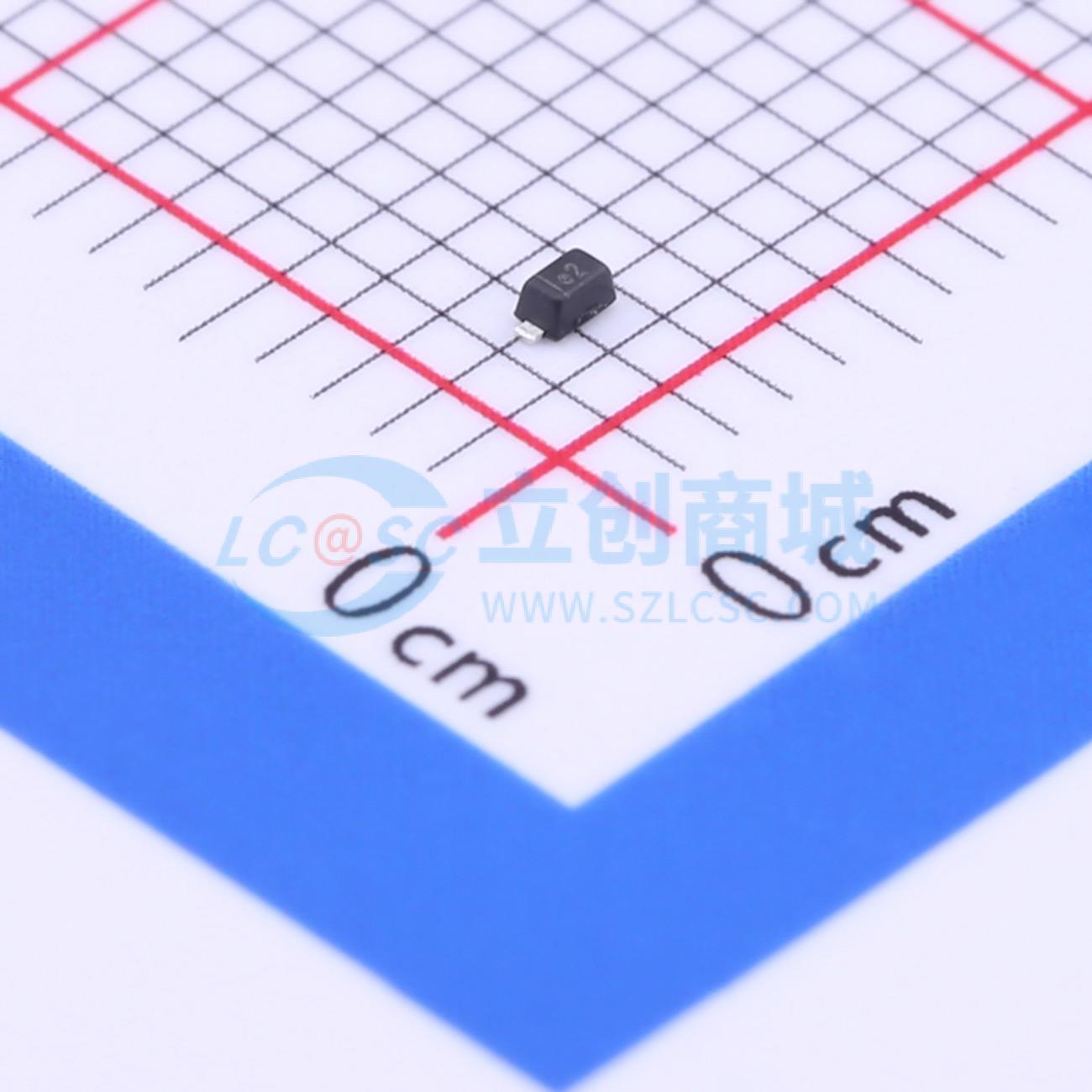

AZ5123-01H.R7G
双向ESD 3.3V截止 峰值浪涌电流：4.5A@8/20us
- 描述
- AZ5123 - 01H 设计包含一个双向浪涌额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ5123 - 01H 专门设计用于保护连接到电源和控制线的敏感元件，防止其因静电放电（ESD）、电快速瞬变（EFT）、雷击和电缆放电事件（CDE）造成的过压损坏和闩锁。AZ5123 - 01H 是一种独特的设计，在单个封装中包含专用钳位单元。在瞬态条件下，专用钳位单元可防止电源线或控制/数据线上出现过压，保护任何下游元件。AZ5123 - 01H 是双向的，可用于信号在接地电位上下摆动的线路。AZ5123 - 01H 可用于满足 IEC 61000 - 4 - 2 标准 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。
- 品牌名称
- AMAZING(晶焱)
- 商品型号
- AZ5123-01H.R7G
- 商品编号
- C385873
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7.5V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 击穿电压 | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13.5pF |
商品概述
AZ5123 - 01H 设计包含一个双向浪涌额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ5123 - 01H 专门设计用于保护连接到电源和控制线的敏感元件，防止其因静电放电（ESD）、电快速瞬变（EFT）、雷击和电缆放电事件（CDE）造成的过压损坏和闩锁。 AZ5123 - 01H 是一种独特的设计，在单个封装中包含专用钳位单元。在瞬态条件下，专用钳位单元可防止电源线或控制/数据线上出现过压，保护任何下游元件。 AZ5123 - 01H 是双向的，可用于信号在接地电位上下摆动的线路。 AZ5123 - 01H 可用于满足 IEC 61000 - 4 - 2 标准 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。
商品特性
- 对 1 条线路提供双向 ESD 保护。
- 为受保护线路提供 ESD 保护，符合 IEC 61000 - 4 - 2（ESD）±16kV（空气放电）、±16kV（接触放电）；IEC 61000 - 4 - 4（EFT）50A（5/50ns）；IEC 61000 - 4 - 5（雷击）4.5A（8/20µs）；电缆放电事件（CDE）标准。
- 超小 SOD - 523 封装节省电路板空间。
- 保护一条 I/O 线或一条电源线。
- 开启速度快，钳位电压低。
- 适用于低工作电压应用：最高 3.3V。
- 采用固态硅雪崩和有源电路触发技术。
- 环保产品。
应用领域
- 计算机接口保护。
- 微处理器保护。
- 串行和并行端口保护。
- 控制信号线保护。
- PCB 上的电源线保护。
- 闩锁保护。
