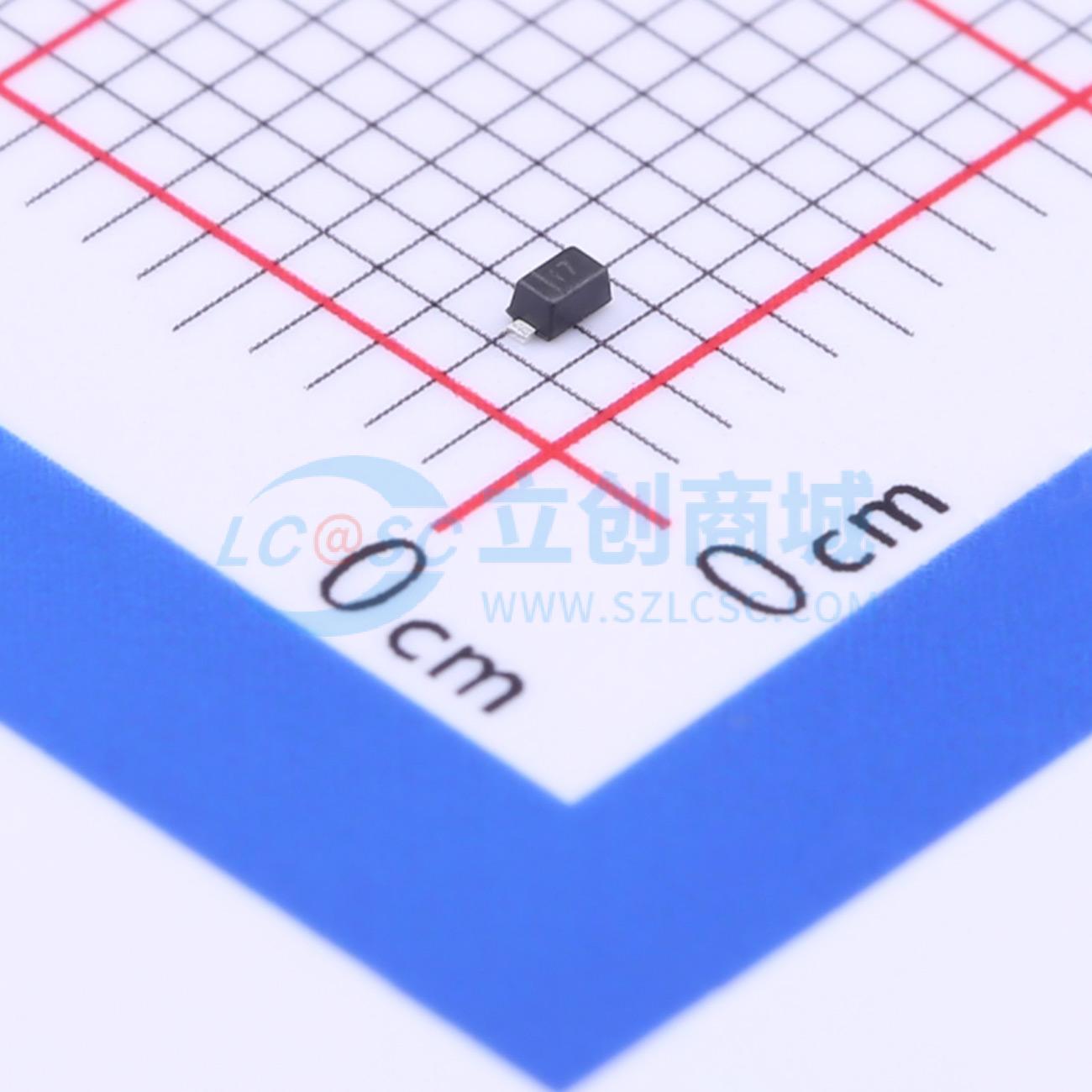

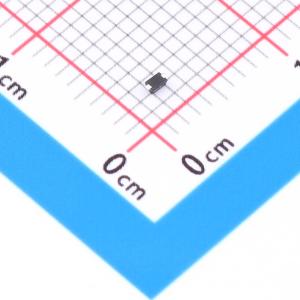

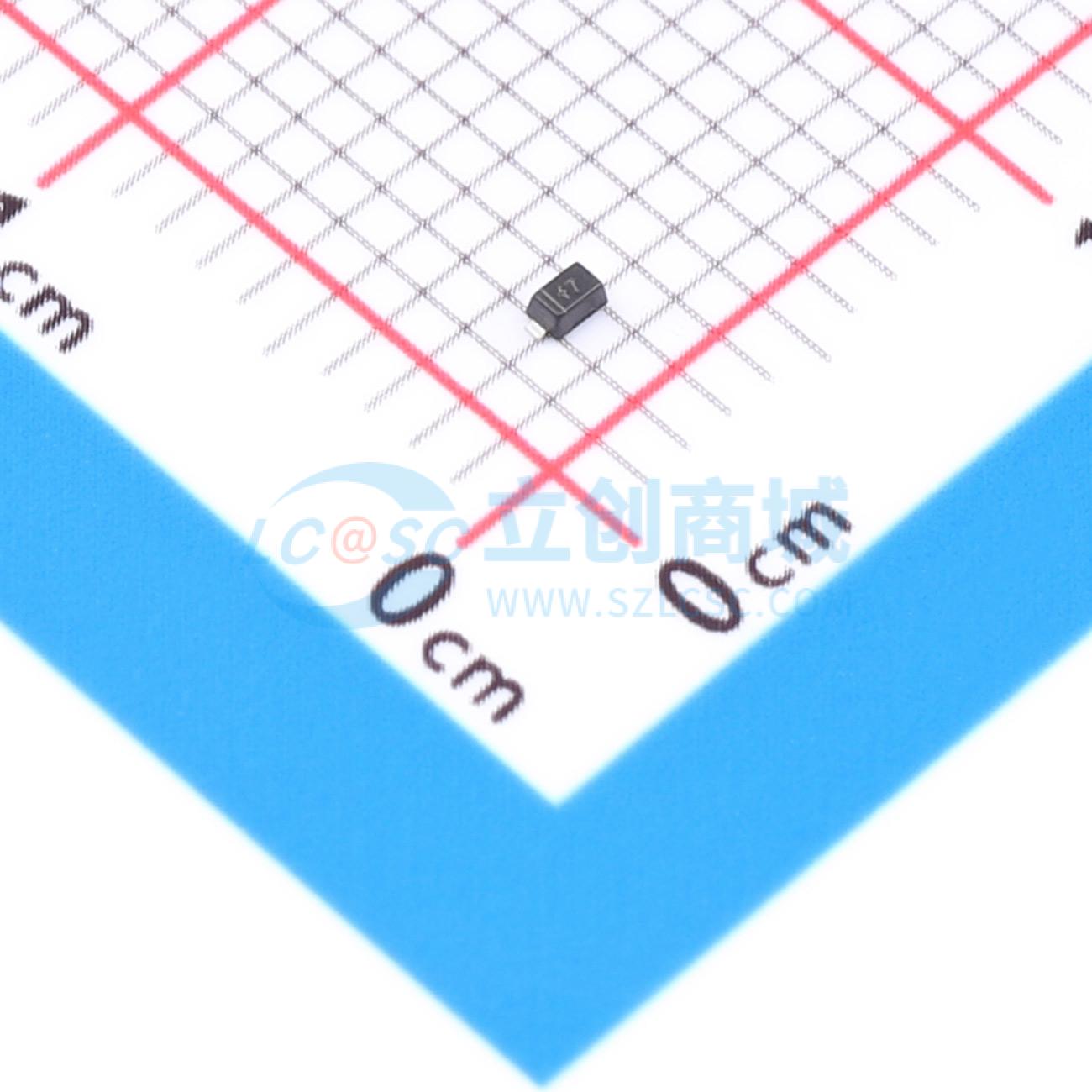

AZ5125-01H.R7G

AZ5125 - 01H的设计包含一个双向静电放电（ESD）额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ5125 - 01H专门设计用于保护连接到电源和控制线的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）引起的过压损坏和闩锁效应。 在瞬态条件下，专利钳位单元可防止电源线或控制/数据线上出现过压，保护任何下游元件。 AZ5125 - 01H是双向的，可用于信号在接地电位上下摆动的线路。 AZ5125 - 01H可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。

• 单线路双向ESD保护。
• 为受保护线路提供符合IEC 61000 - 4 - 2（ESD）±20kV（空气放电）、±15kV（接触放电）、IEC 61000 - 4 - 4（EFT）50A（5/50ns）和电缆放电事件（CDE）标准的ESD保护。
• 超小型SOD - 523封装节省电路板空间。
• 保护一条I/O线或一条电源线。
• 开启速度快，钳位电压低。
• 适用于低工作电压应用：最高5V。
• 采用固态硅雪崩和有源电路触发技术。
• 环保产品。

• 计算机接口保护。
• 微处理器保护。
• 串行和并行端口保护。
• 控制信号线保护。
• PCB上的电源线保护。
• 闩锁效应保护。
