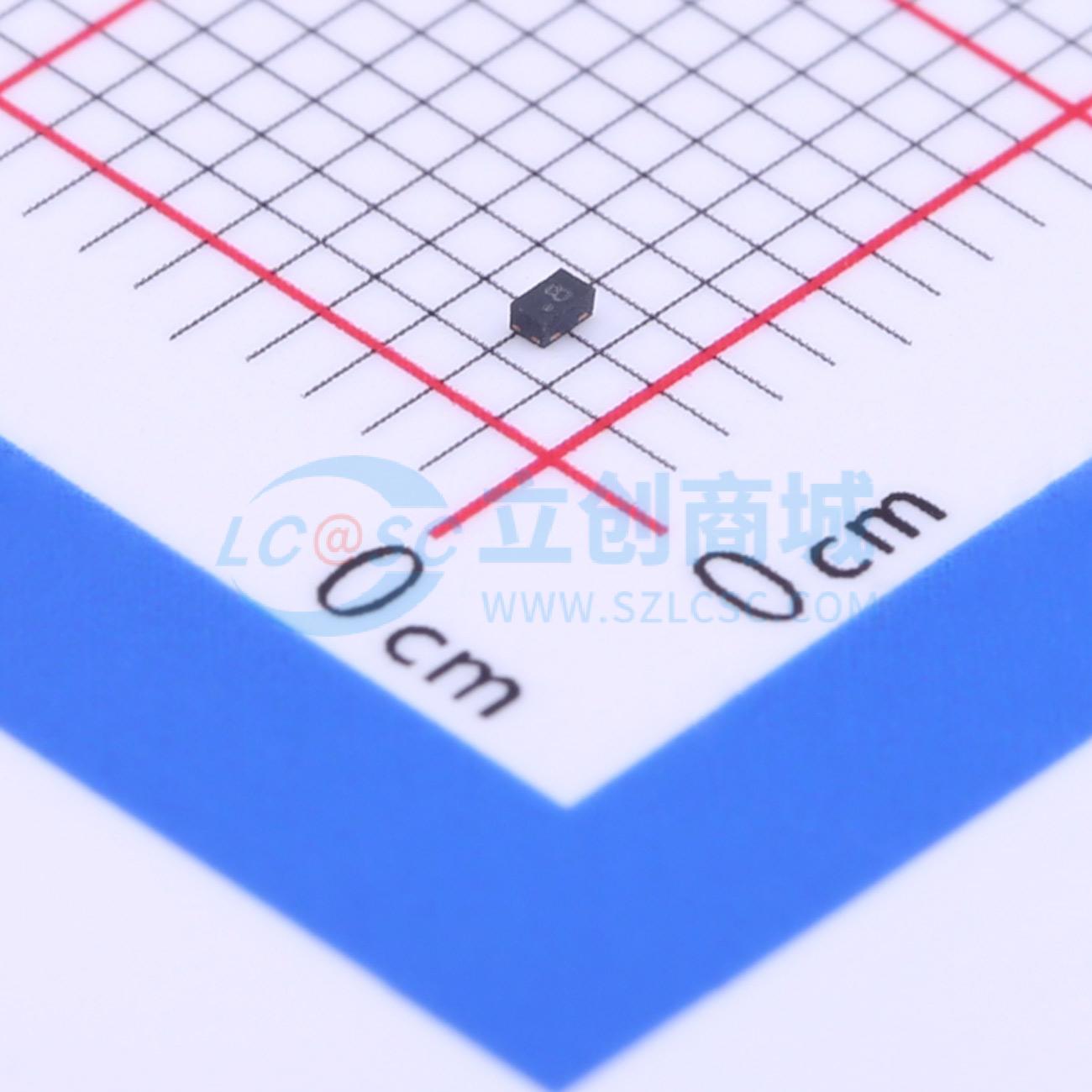

温馨提醒：图片仅供参考，商品以实物为准
AZ5725-01F.R7G
双向TVS 5V截止 峰值脉冲
- 品牌名称
- AMAZING(晶焱)
- 商品型号
- AZ5725-01F.R7G
- 商品编号
- C385877
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.8V | |
| 类型 | TVS |
商品概述
AZ5725-01F的设计包含一个双向静电放电（ESD）额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ5725-01F专门设计用于保护连接到电源和控制线的敏感元件，使其免受由静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）引起的过电压损坏和闩锁效应。 AZ5725-01F是一种独特的设计，在单个封装中包含专用钳位单元。在瞬态条件下，专用钳位单元可防止电源线或控制/数据线上出现过电压，保护任何下游元件。 AZ5725-01F可用于满足IEC 61000-4-2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。
商品特性
- 单线路双向ESD保护
- 为受保护线路提供符合IEC 61000-4-2（ESD）±15kV（空气/接触）、IEC 61000-4-4（EFT）50A（5/50ns）和电缆放电事件（CDE）标准的ESD保护
- 0402小型DFN封装节省电路板空间
- 保护一条I/O线或一条电源线
- 开启速度快，钳位电压低
- 适用于最大5V的低工作电压应用
- 采用固态硅雪崩和有源电路触发技术
- 环保产品
应用领域
- 移动电话
- 手持便携式设备
- 计算机接口保护
- 微处理器保护
- 串行和并行端口保护
- 控制信号线保护
- PCB上的电源线保护
- 闩锁保护
