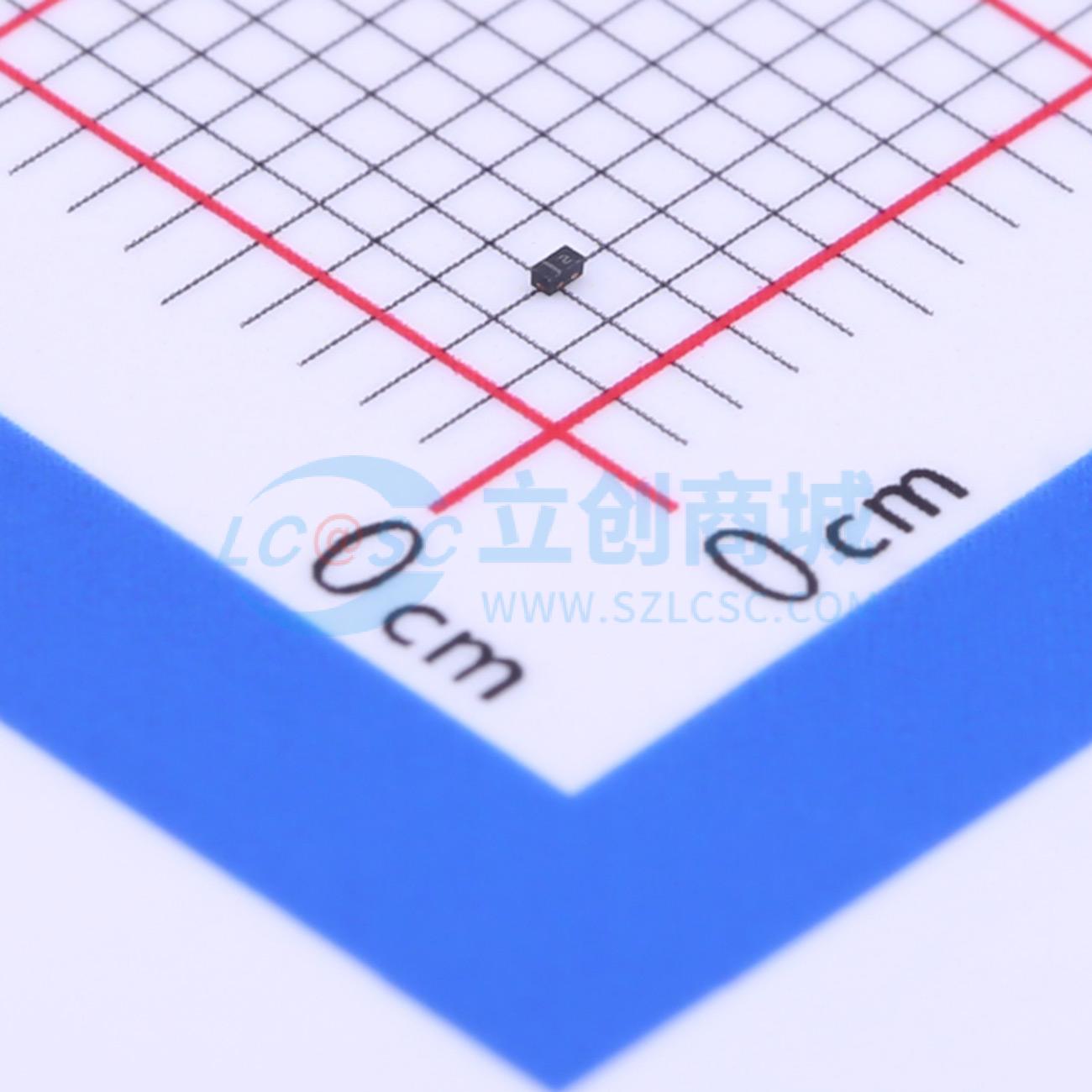

温馨提醒：图片仅供参考，商品以实物为准

AZ4A12-01F.R7G

双向TVS 12V截止峰值脉冲电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AZ4A12-01F的设计包含一个双向静电放电（ESD）额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ4A12-01F专门设计用于保护连接到电源和控制线的敏感元件，使其免受由静电放电（ESD）、电气快速瞬变（EFT）和电缆放电事件（CDE）引起的过压损坏和闩锁效应。AZ4A12-01F是一种独特的设计，在单个封装中包含专用钳位单元。在瞬态条件下，该专用钳位单元可防止电源线或控制/数据线上出现过压，从而保护任何下游元件。AZ4A12-01F可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。
品牌名称: AMAZING(晶焱)
商品型号: AZ4A12-01F.R7G
商品编号: C385870
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

AZ4A12-01F的设计包含一个双向静电放电（ESD）额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ4A12-01F专门设计用于保护连接到电源和控制线的敏感元件，使其免受由静电放电（ESD）、电气快速瞬变（EFT）和电缆放电事件（CDE）引起的过压损坏和闩锁效应。 AZ4A12-01F是一种独特的设计，在单个封装中包含专用钳位单元。在瞬态条件下，该专用钳位单元可防止电源线或控制/数据线上出现过压，从而保护任何下游元件。 AZ4A12-01F可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。

商品特性

对单线路进行双向ESD保护
为受保护线路提供ESD保护，符合IEC 61000 - 4 - 2（ESD）±20kV（空气放电）、±20kV（接触放电）；IEC 61000 - 4 - 4（EFT）50A（5/50ns）；IEC 61000 - 4 - 5（雷击）3A（8/20μs）；电缆放电事件（CDE）
0201小型DFN封装节省电路板空间
保护一条I/O线或一条电源线
开启速度快，钳位电压低
适用于12V及以下的工作电压
采用固态硅雪崩和有源电路触发技术
环保产品

应用领域

移动电话
手持便携式设备应用
计算机接口保护
微处理器保护
串行和并行端口保护
控制信号线保护
PCB上的电源线保护
闩锁效应保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(12000个/圆盘，最小起订量 10 个)

个

起订量：10 个12000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	18V
	峰值脉冲电流(Ipp)	3A@8/20us
	击穿电压	13.5V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-55℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3.5pF
