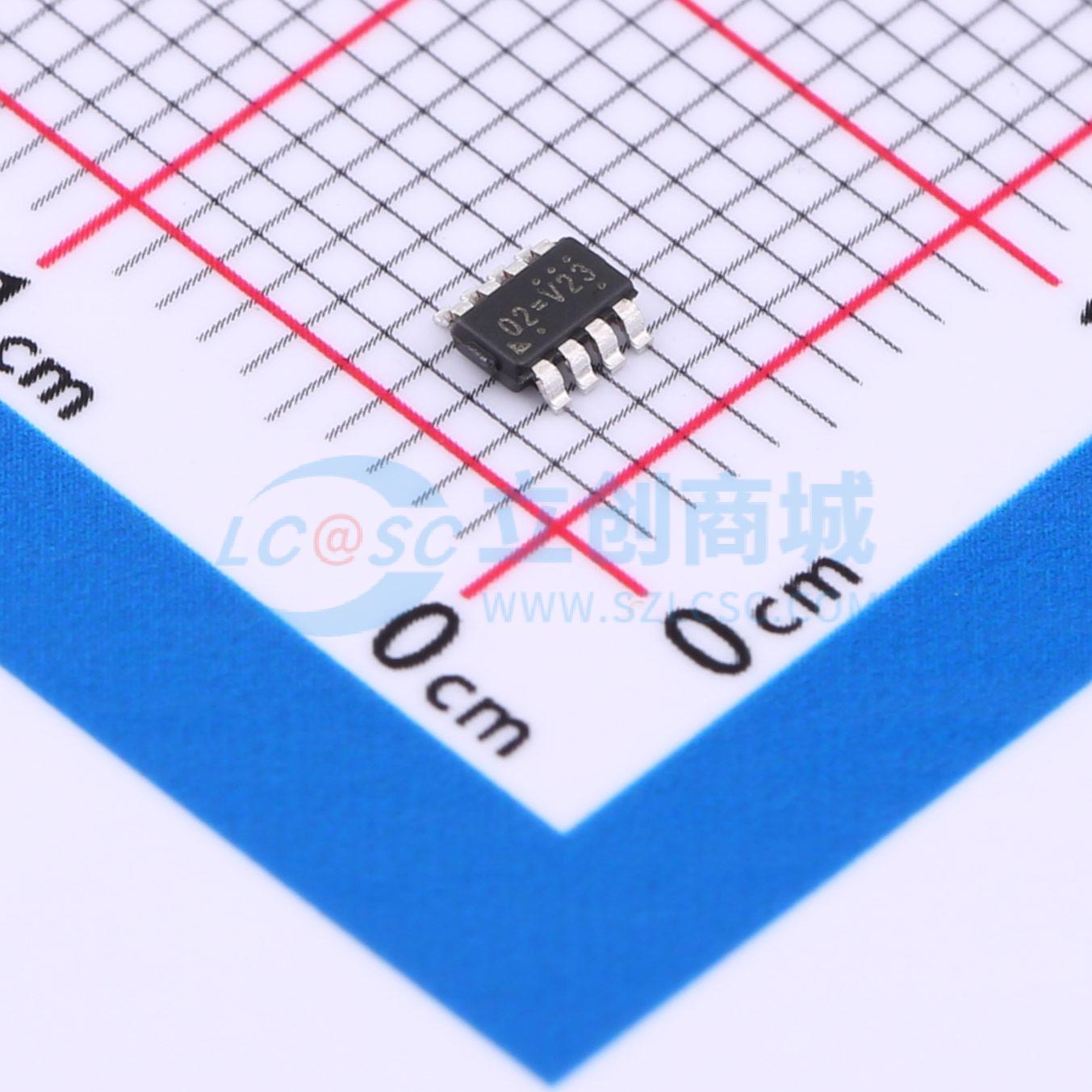

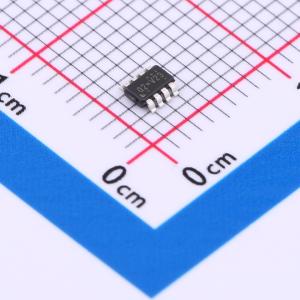

RT7296AGJ8F

3A 17V 同步降压DC-DC转换器

描述: RT7296A 是一款高效率、3A 电流模式同步降压DC-DC转换器,输入电压范围为4.5V至17V。该器件集成了80mΩ高侧和30mΩ低侧MOSFET,支持快速瞬态响应和内部补偿。具有多种保护功能,包括输入欠压锁定、输出欠压保护、过流保护和热关断。
品牌名称: RICHTEK(立锜)
商品型号: RT7296AGJ8F
商品编号: C3034125
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

RT7296A是一款高效的3A电流模式同步降压DC-DC转换器，输入电压范围宽，为4.5V至17V。该器件集成了80mΩ高端和30mΩ低端MOSFET，以实现高效转换。电流模式控制架构支持快速瞬态响应和内部补偿。RT7296A提供TTH引脚，用于调整从PSM到PWM的转换点，以平衡效率和输出纹波。逐周期电流限制功能可防止输出短路。RT7296A具备完整的保护功能，如输入欠压锁定、输出欠压保护、过流保护和热关断。PWM频率可通过EN/SYNC引脚进行调节。RT7296A采用TSOT-23-8 (FC)封装。

商品特性

4.5V至17V输入电压范围
3A输出电流
内部N沟道MOSFET
电流模式控制
固定开关频率：500kHz
可与外部时钟同步：200kHz至2MHz
逐周期电流限制
TTH用于可调PSM到PWM转换阈值
内部软启动功能
输入欠压锁定
输出欠压保护
热关断
符合RoHS标准且无卤

应用领域

工业和商业低功率系统
计算机外设
LCD显示器和电视
机顶盒

数据手册PDF

放大查看下载PDF

交货周期

订货5-7个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	1V~5V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	-
