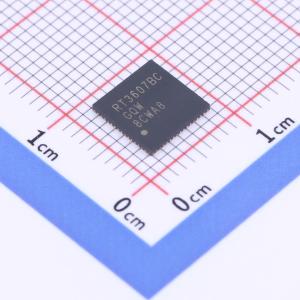

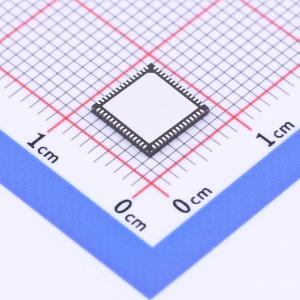

温馨提醒：图片仅供参考，商品以实物为准
RT3607BCGQW
双路PWM控制器，集成用于IMvP8 CPU核心电源的驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款符合IMVP8标准的CPU电源控制器，包含两个电压轨：一个4/3/2相同步降压控制器（CORE VR）和一个2相同步降压控制器（AXG VR）。采用G-NAVP™（绿色原生自适应电压定位）拓扑，易于设置下垂以满足所有英特尔CPU对AVP（自适应电压定位）的要求。具有快速响应机制，支持模式转换功能，内置串行VID（SVID）接口与英特尔IMVP8兼容CPU通信，支持VID动态调整功能，有三种不同的压摆率。其工作频率随VID、负载和输入电压变化以提高效率，G-NAVP™与CCRCOT（恒流纹波COT）技术在整个输入/输出范围内提供出色的输出电压纹波
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT3607BCGQW
- 商品编号
- C3034137
- 商品封装
- QFN-60-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR) |
商品概述
RT3607BC 是一款符合 IMVP8 规范的 CPU 电源控制器，包含两个电压轨：一个 4/3/2 相同步降压控制器（核心电压调节器）和一个 2 相同步降压控制器（AXG 电压调节器）。该器件采用 G-NAVP（绿色原生自适应电压定位）拓扑，这是基于电流模式控制下误差放大器有限直流增益推导出的专有架构，便于设置压降以满足英特尔 CPU 对自适应电压定位的所有要求。基于此拓扑，它还具备快速响应机制，以优化负载瞬态期间的电压定位性能。该器件支持多种工作状态下的模式转换功能。内置的串行电压识别接口用于与符合英特尔 IMVP8 规范的 CPU 通信。它支持三种不同转换速率的动态电压识别功能：快速、慢速和衰减。通过采用 G-NAVP 拓扑，其工作频率随电压识别码、负载和输入电压变化，即使在连续导通模式下也能进一步提升效率。此外，结合恒流纹波恒定导通时间技术的 G-NAVP 拓扑在整个输入/输出范围内提供了卓越的输出电压纹波性能。内置高精度数模转换器可将 0.25V 至 1.52V 范围内的串行电压识别码以 5mV 为步进进行转换。该器件还集成了一个高精度模数转换器，用于平台设置功能，例如快速响应触发电平或过流电平。此外，设置功能也支持这两个电压轨的地址交换。它提供电压调节器就绪输出信号，并具备完整的故障保护功能，包括过压、负压、过流和欠压锁定。该器件采用小尺寸的 WQFN-60L 7x7 封装。
商品特性
- 兼容英特尔 IMVP8 串行电压识别接口的电源管理状态
- 4/3/2 相（核心电压调节器）+ 2 相（AXG 电压调节器）PWM 控制器
- 核心电压调节器集成 3 个 MOSFET 驱动器
- G-NAVP（绿色原生自适应电压定位）拓扑
- 0.5% 数模转换器精度
- 差分远端电压检测
- 内置用于平台编程的模数转换器
- 精确的电流平衡
- 系统热补偿自适应电压定位
- 轻载条件下单相工作的二极管仿真模式
- 快速瞬态响应
- 电压调节器就绪指示
- 热节流
- 电流监控输出
- 过压保护、过流保护、负压保护、欠压锁定
- 转换速率设置/地址翻转功能
- 电压轨地址灵活性
- 动态电压识别增强功能
应用领域
- IMVP8 英特尔核心供电
- 台式计算机/服务器多相 CPU 核心供电
- 自适应电压定位降压转换器
