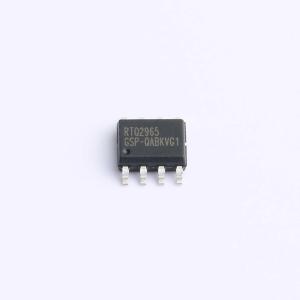

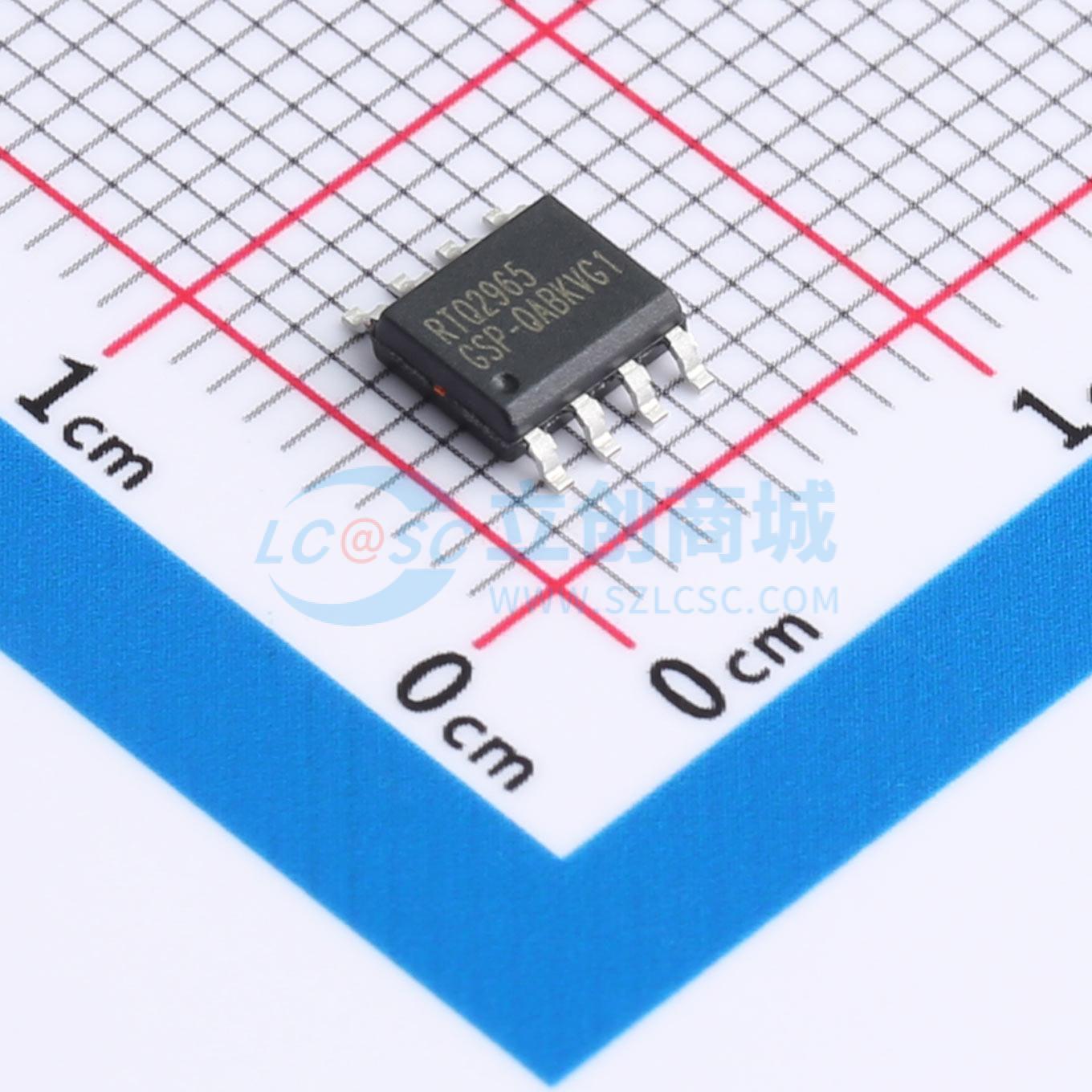

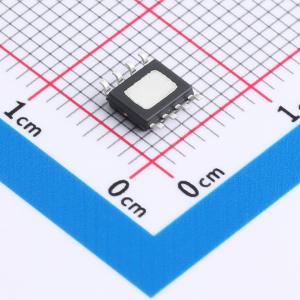

RTQ2965GSP-QA

异步降压转换器，最高60V输入，5A输出，低静态电流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RTQ2965-QA是一款高效率异步降压转换器,适用于汽车应用。该器件支持4V至60V的输入电压范围,最大输出电流为5A,具有低静态电流设计。它采用峰值电流模式控制,能够实现高效率和快速瞬态响应。
品牌名称: RICHTEK(立锜)
商品型号: RTQ2965GSP-QA
商品编号: C3034131
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.27764克(g)

商品参数

商品概述

RTQ2965是一款5A高效峰值电流模式控制异步降压转换器，专为汽车应用优化。该器件的输入电压范围为4V至60V，可承受高达65V的负载突降瞬态电压，简化了输入浪涌保护设计。其输出电压可在0.8V至输入电压之间进行编程。集成低导通电阻（RDS(ON)）高端MOSFET的低静态电流设计，可在宽负载范围内实现高效率。采用简单外部补偿的峰值电流模式控制，允许使用小型电感器，实现快速瞬态响应和良好的环路稳定性。 100kHz至2500kHz的宽开关频率，可在选择输出滤波元件时实现效率和尺寸的优化。超低最小导通时间即使在非常高的降压比下也能实现恒频运行。对于对开关噪声敏感的应用，其可在300kHz至2200kHz范围内进行外部同步。内置扩频频率调制功能有助于系统设计人员更好地进行电磁兼容性（EMC）管理。 RTQ2965具备完整的保护功能，如输入欠压锁定、输出欠压保护、输出过压保护、过流保护和热关断。逐周期电流限制可防止输出短路，软启动可消除启动期间的输入电流浪涌。RTQ2965提供WDFN-10L 4x4和SOP-8（外露焊盘）封装。

商品特性

符合AEC-Q100 1级标准
符合FMEA的引脚排列
宽输入电压范围：4.5V至60V；4V至60V（软启动完成后）
宽输出电压范围：0.8V至输入电压
0.8V ±1%参考精度
峰值电流模式控制
集成70mΩ高端MOSFET
低静态电流：100μA
低关断电流：2.25μA
可调开关频率：100kHz至2.5MHz
可同步开关频率：300kHz至2.2MHz
轻载时具备节能模式（PSM）
内置扩频频率调制
集成自举充电FET，轻载时低压差
可通过型号选项进行外部可调软启动
可通过型号选项提供电源正常指示
使能控制
可调欠压锁定（UVLO）电压和迟滞
相邻引脚短路保护
内置欠压锁定（UVLO）、欠压保护（UVP）、过压保护（OVP）、过流保护（OCP）、过温保护（OTP）

应用领域

汽车、通信和工业12V、24V和48V电源系统
工业自动化和电机控制
车辆配件：GPS、娱乐系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交48单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	800mV~60V
	输出电流	5A
	开关频率	2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
