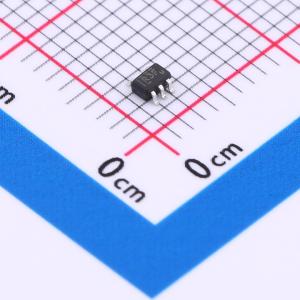

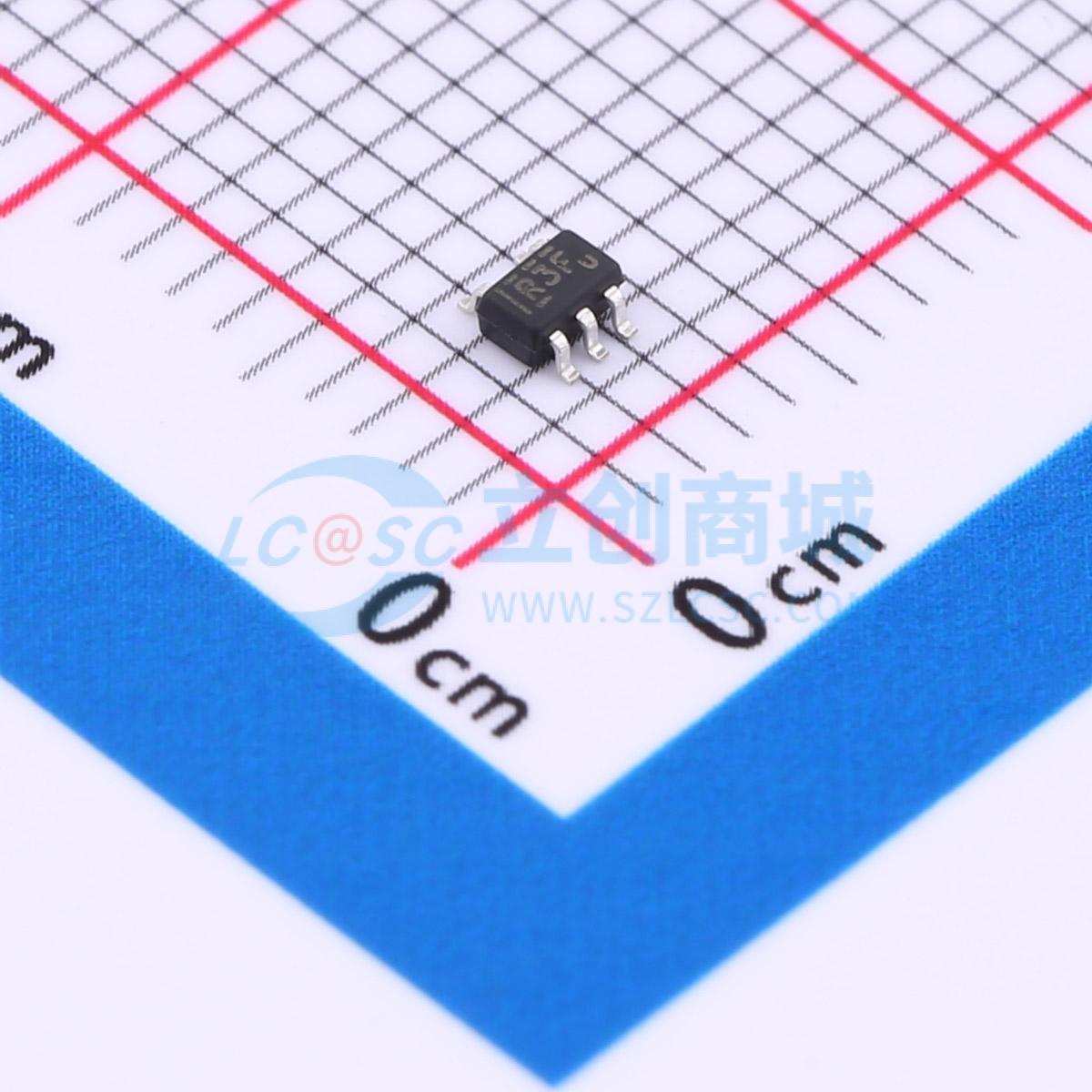

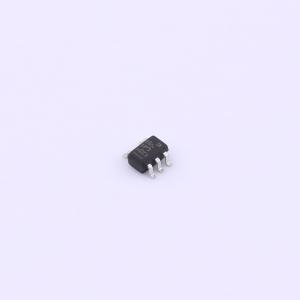

温馨提醒：图片仅供参考，商品以实物为准
LMV321IDCKR(UMW)
Low-Power rail-to-rail Operational Amplifier
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV321（单通道）是一款轨到轨输入、输出的电压反馈型低功耗运算放大器。它具有较宽的输入共模电压和输出摆幅。最低工作电压可达2.1V，建议的最高工作电压为5.5V
- 品牌名称
- UMW(友台半导体)
- 商品型号
- LMV321IDCKR(UMW)
- 商品编号
- C3029047
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 520V/ms | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 89dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 25mA | |
| 工作温度 | -25℃~+85℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
UMW LMV321/358/324是一款轨到轨输入、输出电压反馈、低功耗运算放大器。它具有宽广的输入共模电压和输出摆幅。最小工作电压可达2.1V，最大推荐工作电压为5.5V。在各种袖珍或便携式立体声收录机中用作功率放大器。
商品特性
- 轨到轨输入和输出，典型失调电压0.8mV Vos
- 增益带宽积1MHz
- 低输入偏置电流：10nA（典型值）
- 低功耗
- 2.1V ~ 5.5V工作电压
- 低工作电流：LMV321：45uA，LMV358：90uA，LMV324：180uA
应用领域
- ASIC输入和输出放大器
- 传感器接口
- 压电传感放大器
- 电池供电设备
- 移动通信
