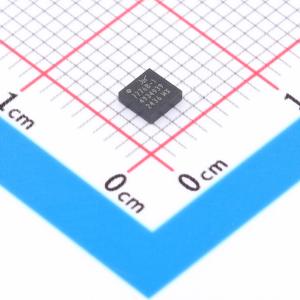

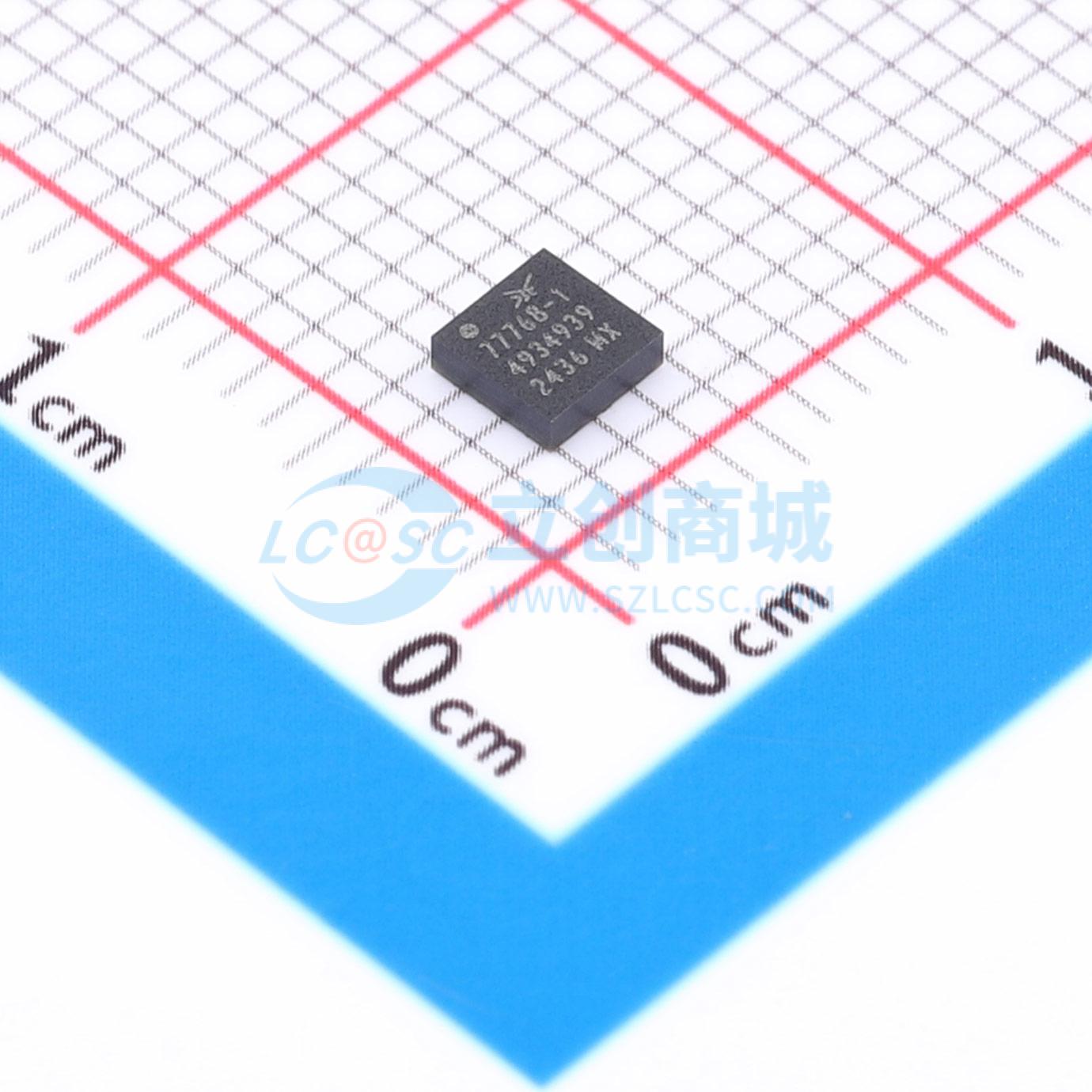

SKY77768-11
适用于WCDMA/HSDPA/HSUPA/HSPA+/LTE Band VIII (880-915 MHz)的射频功率放大器模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SKY77768 Power Amplifier Module (PAM) 是一个完全匹配的10垫表面贴装模块，专为WCDMA应用设计。它具有高效率和良好的线性度，并集成了方向耦合器，无需外部耦合器。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY77768-11
- 商品编号
- C3029063
- 商品封装
- SMD-10P,3x3mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
SKY77768功率放大器模块（PAM）是一款为宽带码分多址（WCDMA）应用开发的全匹配10引脚表面贴装模块。这个小巧高效的模块将880-915 MHz带宽覆盖范围集成在一个紧凑的封装中。由于在整个功率范围内都达到了高效率，SKY77768提供了无与伦比的通话时间优势。SKY77768满足高速下行链路分组接入（HSDPA）、高速上行链路分组接入（HSUPA）以及长期演进（LTE）数据传输严格的频谱线性要求，并具有高功率附加效率。集成的方向耦合器消除了对外部耦合器的需求。
砷化镓（GaAs）微波单片集成电路（MMIC）包含了所有放大器的有源电路，包括输入级和中间级匹配电路。硅CMOS支持芯片为MMIC提供精确偏置，实现了真正的CMOS兼容控制接口。输出匹配到50欧姆负载，在模块封装外实现，优化了效率和功率性能。
SKY77768采用Skyworks公司的InGaP GaAs异质结双极晶体管（HBT）工艺制造，该工艺支持全正电压直流供电操作，并保持高效率和良好的线性度。虽然SKY77768的主要偏置可以直接由任何合适的输出电压为3.2V至4.2V的电池供电，但通过根据目标输出功率级别在0.5V至3.6V之间调整DC-DC电源提供的VCC2可以获得最佳性能。通过将VENABLE设置为零伏来执行关断操作。不需要外部电源侧开关，因为典型的“关闭”泄漏电流只有几微安，即使在电池完全供电的情况下也是如此。
应用领域
- WCDMA 手机
- HSDPA
- HSUPA
- HSPA+
- LTE
