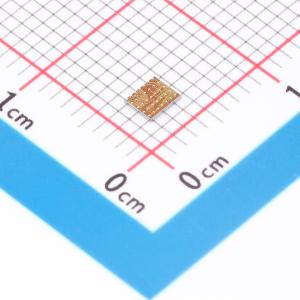

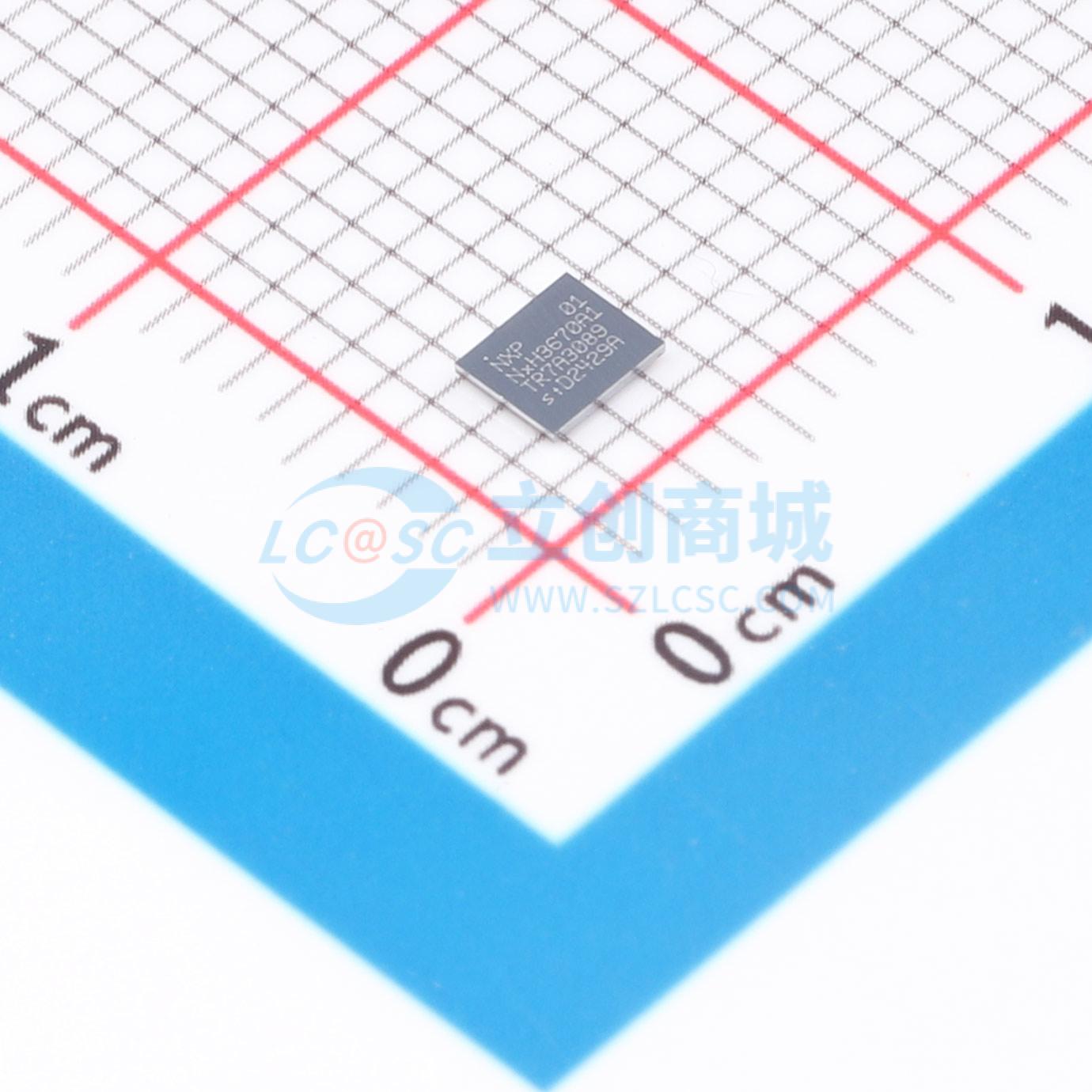

温馨提醒：图片仅供参考，商品以实物为准
NXH3670UK/A1Z
NXH3670UK/A1Z
- 品牌名称
- NXP(恩智浦)
- 商品型号
- NXH3670UK/A1Z
- 商品编号
- C3029059
- 商品封装
- WLCSP-34(2.4x2.9)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.36GHz~2.5GHz | |
| 接口类型 | I2S；SPI；UART | |
| 工作电压 | 1.14V~1.26V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 4dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2Mbps | |
| 发射电流 | 10mA | |
| 灵敏度 | -94dBm | |
| 接收电流 | 7mA | |
| 工作温度 | -20℃~+85℃ |
商品概述
NXH3670UK是一款高集成度的单芯片超低功耗2.4 GHz无线收发器，带有嵌入式MCU，面向可穿戴音频设备、无线耳机和头戴式耳机的无线音频流应用。NXH3670UK芯片集成了以下多项关键功能:2.4 GHz RF收发器和支持最高2 Mbits/s的数字调制解调器；支持蓝牙低功耗GFSK调制1 Mbps和2 Mbps；低功耗16 MHz/32 MHz晶振和片上振荡器；支持低层协议的RF MAC；用于系统控制和高层协议的Cortex-M0子系统；AES-128安全协处理器；音频接口和音频处理加速器；用于音频处理的CoolFlux DSP；多个用于控制、数据、调试和测试的用户接口。
商品特性
- 载波频率范围2.402 GHz 至 2.480 GHz
- 支持蓝牙低功耗1 Mbps和2 Mbps PHY模式
- 1 Mbps和2 Mbps模式下信道宽度为2 MHz
- 蓝牙低功耗2 Mbps调制模式下接收灵敏度为-90 dBm
- 蓝牙低功耗1 Mbps调制模式下接收灵敏度为-94 dBm
- 频率偏移校正最高可达±300 kHz
- RSSI测量精度为±3 dB
- 可编程TX输出功率范围-10 dBm 至 +4 dBm，步长2 dBm
- 全集成PLL，无需外部环路滤波组件
- 供电电压低至1.2 V
- 为敏感射频模块集成供电生成电路
- 为数字电路和存储器集成供电生成电路
- 支持灵活的低功耗状态
- 集成低功耗晶振
- 支持16 MHz或32 MHz精度±60 ppm的晶振，支持晶振校准
- 片上集成振荡器，包括超低功耗振荡器
- 睡眠电流小于63 μA
- 连续接收电流小于3.7 mA（1.2 V供电）
- 连续发射电流小于7.3 mA（1.2 V供电，0 dBm输出功率）
- ARM Cortex-M0，低功耗模式下最高16 MHz，高性能模式下最高84 MHz
- 灵活的DMA引擎
- 串行调试接口
- SPI从机
- UART
- GPIOs
- 专用RF MAC加速器
- AES安全协处理器
- 分组处理
- 定时器
- CRC，白化处理
- I2S和TDM接口
- G.722编解码加速器
- CoolFlux DSP，低功耗模式下最高16 MHz，高性能模式下最高84 MHz
- 异步采样率转换器（ASRC）
- 延迟控制
- 支持主机通过SPI启动
- 符合蓝牙规范版本4.2认证
- WLCSP封装，最大锯切后裸片面积小于7.25 mm²，带34个凸点
- 需要的外部无源元件数量少
- 无铅，符合RoHS Directive 2011/65/EU（RoHS 2）
- 工作温度范围-20 ℃ 至 +85 ℃
应用领域
- 游戏耳机
- 无线耳机
- 头戴式耳机
- 需要超低功耗和小尺寸的多种应用
- 手机配件
- 电脑外设
