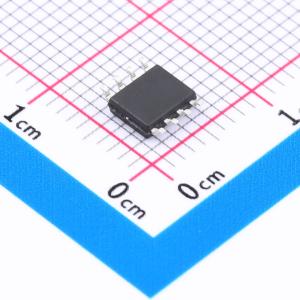

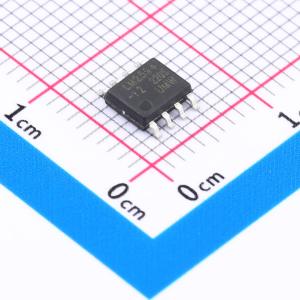

温馨提醒：图片仅供参考，商品以实物为准

LM2594M-12(UMW)

降压型 1.5A 4.5V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM2594(HV) 是一款 150 kHz 固定频率的 PWM 降压型（降压式）DC/DC 转换器，能够高效驱动 1.5A 负载，具有低纹波以及出色的线性和负载调节能力。该稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。PWM 控制电路能够将占空比从 0 到 100% 进行线性调节
品牌名称: UMW(友台半导体)
商品型号: LM2594M-12(UMW)
商品编号: C3029050
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

LM2594(HV)是一款150 KHz固定频率的脉宽调制降压型直流/直流转换器，能够驱动1.5A负载，具有高效率、低纹波以及优异的线路和负载调节性能。该稳压器所需外部元件数量极少，易于使用，并集成了内部频率补偿和固定频率振荡器。其脉宽调制控制电路可将占空比从0%线性调节至100%。器件内部集成了使能功能和过流保护功能。当触发二次限流功能时，工作频率将从150KHz降至50KHz。内置的补偿模块可最大限度地减少外部元件数量。

商品特性

4.5V至60V宽输入电压范围
提供3.3V、5V、12V及可调输出电压版本
输出电压可在1.23V至37V范围内调节（高压版本为57V）
最大占空比100%
最小压差1.5V
150KHz固定开关频率
1.5A恒定输出电流能力
内部优化的功率晶体管

应用领域

LCD显示器和液晶电视
数码相框
机顶盒
ADSL调制解调器
电信及网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	12V
	输出电流	1.5A
	开关频率	150kHz
	工作温度	-25℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	过流保护
