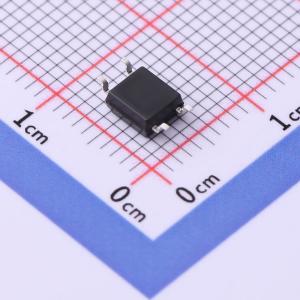

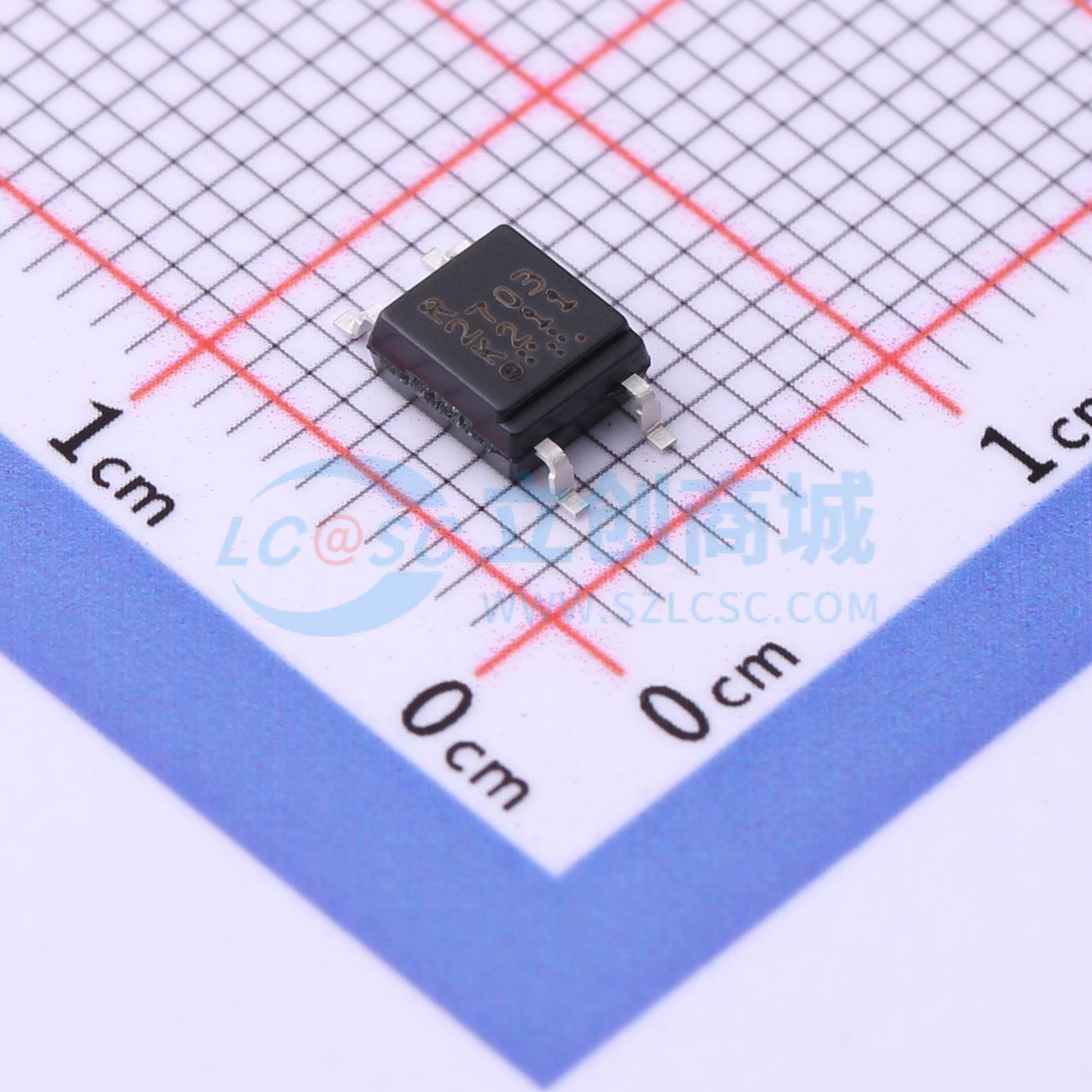

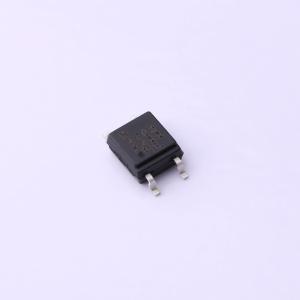

温馨提醒：图片仅供参考，商品以实物为准
PS2703-1-F3-A
PS2703-1-F3-A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PS2703 - 1 是一款光耦合隔离器，包含一个砷化镓（GaAs）发光二极管和一个 NPN 硅光电晶体管。它采用塑料小外形封装（SOP），适用于高密度应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2703-1-F3-A
- 商品编号
- C3029055
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 120V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,10mA | |
| 上升时间(tr) | 10us | |
| 下降时间 | 10us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 150mW | |
| 正向电流(If) | 50mA |
商品概述
PS2703-1是一款光耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光电晶体管。 它采用塑料小外形封装（SOP），适用于高密度应用。 该封装具有屏蔽作用，可阻隔环境光。
商品特性
- 高隔离电压（BV = 3750 V r.m.s.）
- 高集电极 - 发射极电压（VCEO = 120 V）
- 小外形封装（SOP）类型
- 高速开关（tr、tf = 10 μs 典型值）
- 安全标准
- 通过UL认证：UL1577，单一保护
- 通过CSA认证：CAN/CSA - C22.2 No. 62368 - 1，基本/补充绝缘
- 通过BSI认证：BS EN 62368 - 1，基本/补充绝缘
- 通过VDE认证：DIN EN 60747 - 5 - 5（可选）
应用领域
- 混合集成电路
- 电话/传真机
- 工厂自动化/办公自动化设备
- 可编程逻辑控制器
- 电源
