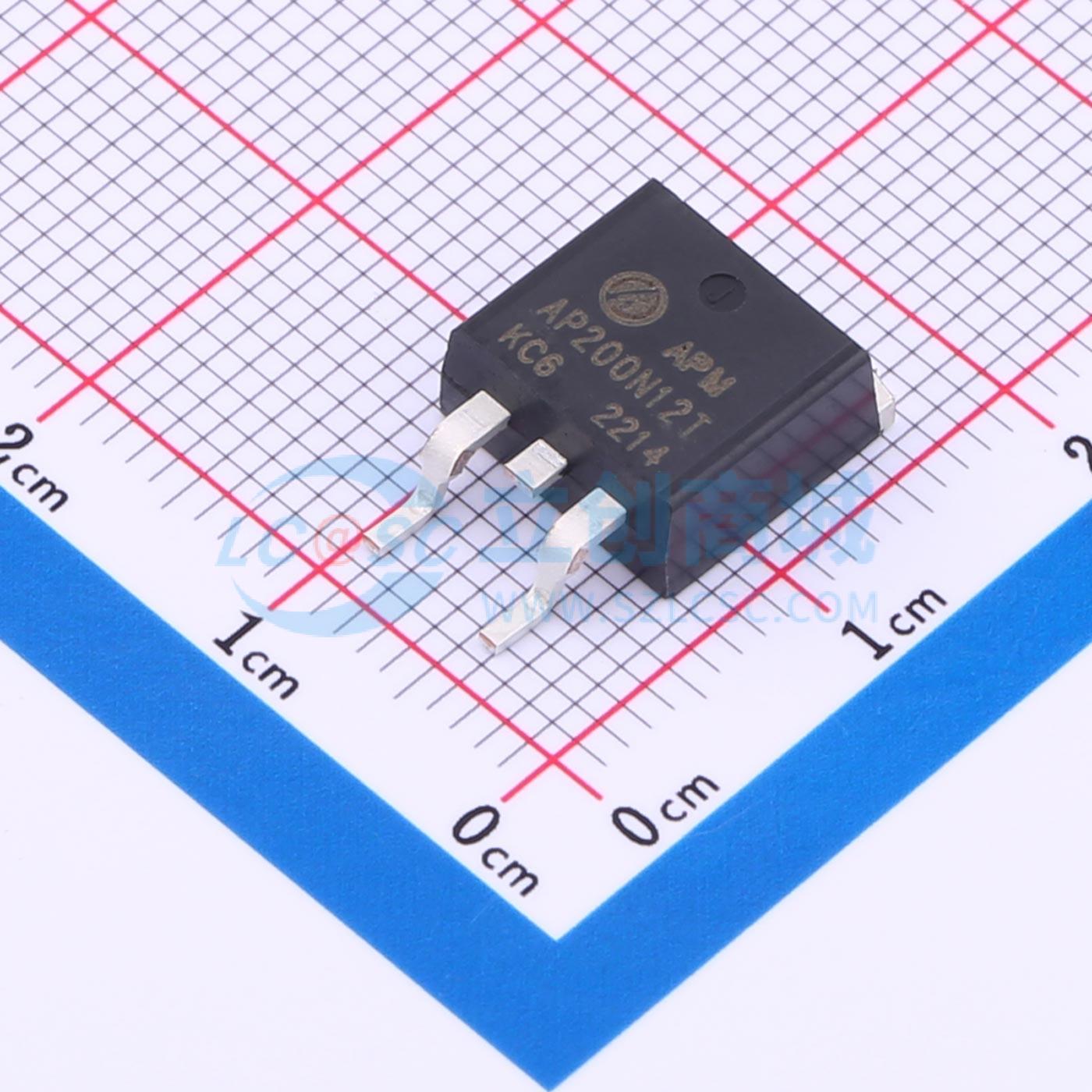

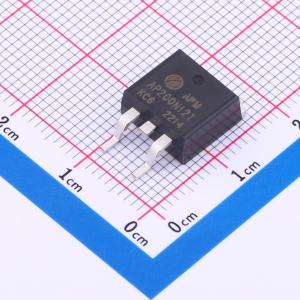

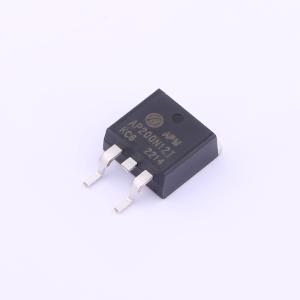

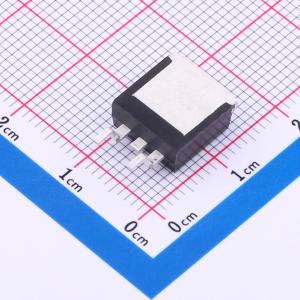

温馨提醒：图片仅供参考，商品以实物为准
AP200N12T
120V,电流:200A,耐压:120V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP200N12T
- 商品编号
- C3024862
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 120V | |
| 连续漏极电流(Id) | 200A | |
| 导通电阻(RDS(on)) | 4.2mΩ@10V | |
| 耗散功率(Pd) | 240W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 19nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 5.24nF | |
| 反向传输电容(Crss) | 12pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 739pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP200N12P/T采用先进的APM-SGT技术,可提供出色的RDS(ON)、低栅极电荷,且能在低至10V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 120V(典型值:135V)
- ID = 200A
- RDS(ON)< 4.2 m Ω@ VGS=10 V(典型值:3.7 m Ω)
应用领域
- 电池管理系统(BMS)
- 不间断电源(UPS)
- 电源管理开关
