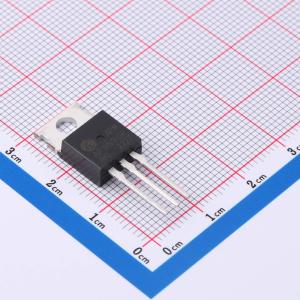

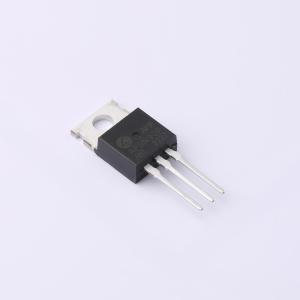

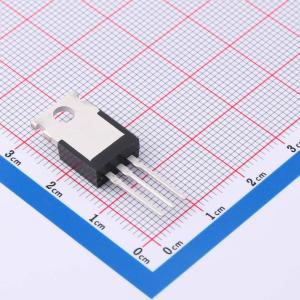

温馨提醒：图片仅供参考，商品以实物为准
AP9N90P
900V, 电流:9A, 耐压:900V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP9N90P
- 商品编号
- C3024939
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1kV | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 1.2Ω@10V | |
| 耗散功率(Pd) | 31.2W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 80nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.752nF | |
| 反向传输电容(Crss) | 36pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 206pF | |
| 栅极电压(Vgs) | ±30V |
商品概述
AP9N90F/T/P 是硅 N 沟道增强型 VDMOSFET,采用自对准平面技术制造,可降低导通损耗、改善开关性能并增强雪崩能量。该晶体管可用于各种功率开关电路,以实现系统小型化和更高效率。
商品特性
- VDS = 900V,ID = 9A
- 当 VGS = 10V 时,RDS(ON) < 1000 mΩ(典型值:920 mΩ)
应用领域
-不间断电源(UPS)-功率因数校正(PFC)
