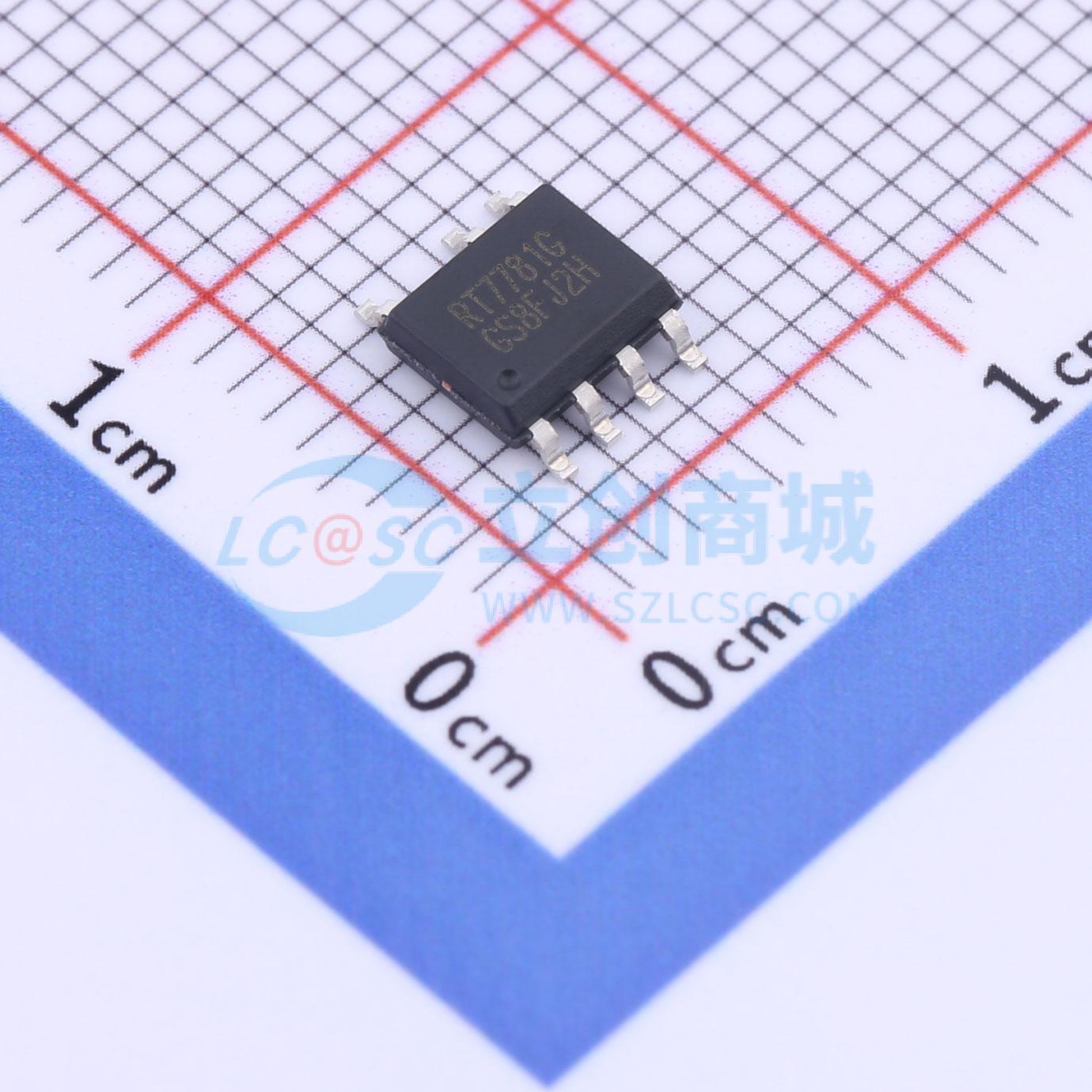

温馨提醒：图片仅供参考，商品以实物为准
RT7781GGS
700V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RT7781 是一系列采用立锜科技专有 PowerZeroTM 技术的高性能电流模式 PWM 控制器。PowerZeroTM 技术提供了出色的绿色电源解决方案，尤其适用于轻载和空载条件。集成的高压器件可实现快速启动功能，无需外部启动电阻
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7781GGS
- 商品编号
- C3024481
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 晶体管耐压 | 700V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；过压保护(OVP) |
商品概述
RT7781 是一系列采用专有 PowerZeroTM 技术的高性能电流模式 PWM 控制器。PowerZeroTM 技术提供了出色的绿色电源解决方案，尤其在轻载和空载条件下表现优异。集成的高压器件无需外部启动电阻即可实现快速启动功能，还具备欠压开启和欠压关闭检测功能。 RT7781 具备完整的保护功能，如内部过温保护 (OTP)、过载保护 (OLP) 和 VDD 过压保护 (OVP)，还具备次级整流器短路保护 (SRSP) 和电流检测引脚 (CS) 开路保护。由于这些保护功能，电源单元的设计变得简单可靠。 RT7781 提供多种版本以适用于不同应用，目标应用为具有成本效益的紧凑型电源单元，如笔记本电脑适配器。
商品特性
- PowerZeroTM 技术
- 集成 700V 启动器件
- 欠压开启和欠压关闭
- 低空载输入功率 (<5000W) (RT7781G/L/A/C)
- 低空载输入功率 (<30mW) (RT7781T)
- 精确的过载保护
- 驱动能力：400mA/ - 400mA
- PRO 引脚用于任意外部保护 (RT7781G/L/A/T)
- ACD 引脚用于电视应用 (RT7781C)
- 禁用模式实现 30mW 解决方案 (RT7781T)
- 频率抖动
- 软驱动以降低 EMI 噪声
- VDD 过压保护
- 内部过温保护
- 次级整流器短路保护
- CS 引脚开路保护
- 符合 RoHS 标准且无卤素
应用领域
- 笔记本电脑适配器
- 低空载输入功率的开关型 AC/DC 适配器
- 电视和显示器应用
- 开放式框架电源
