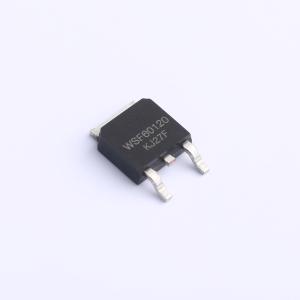

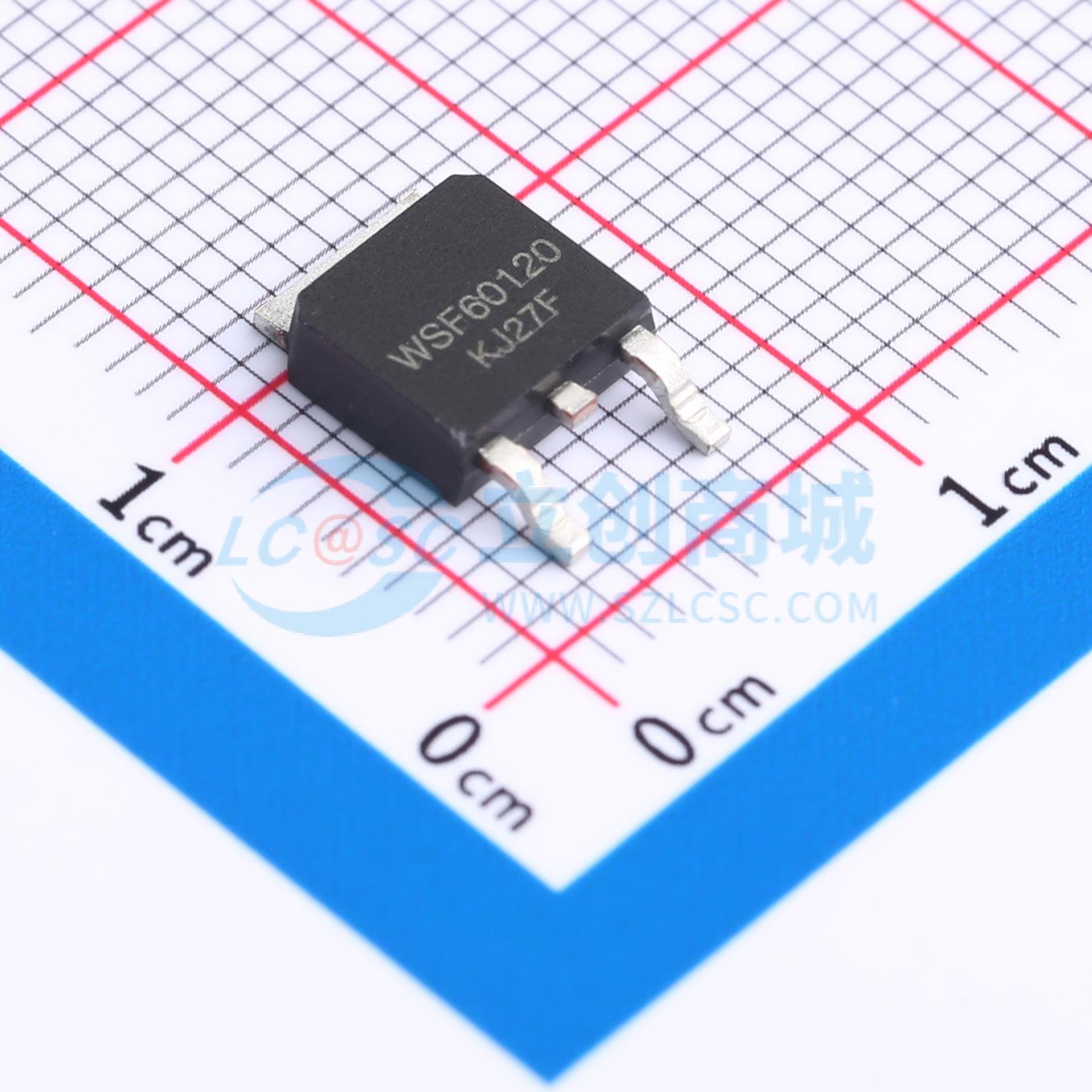

温馨提醒：图片仅供参考，商品以实物为准
WSF60120
1个N沟道 耐压:60V 电流:110A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- WSF60120是一款高性能SGT N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSF60120符合RoHS标准和绿色产品要求，100%通过了雪崩能量耐量（EAS）测试，并经过了全面的可靠性验证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSF60120
- 商品编号
- C3015209
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 110A | |
| 导通电阻(RDS(on)) | 5.4mΩ@4.5V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 2.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 58nC@4.5V | |
| 输入电容(Ciss) | 3.458nF | |
| 反向传输电容(Crss) | 22pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.522nF |
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100% EAS保证
- 提供绿色环保器件
应用领域
- 用于移动电脑(MB)、笔记本电脑(NB)、超便携个人电脑(UMPC)、显卡(VGA)的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 液晶显示器(LCD)/发光二极管(LED)背光
