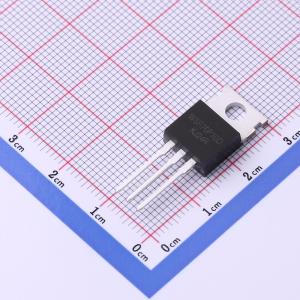

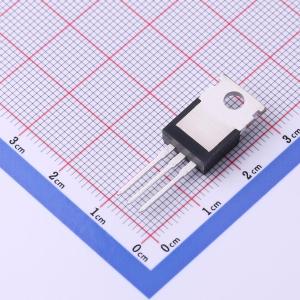

温馨提醒：图片仅供参考，商品以实物为准
WSR70P10D
1个P沟道 耐压:100V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSR70P10D是一款高性能沟槽P沟道MOSFET，具有极高的单元密度，可为大多数小功率开关和负载开关应用提供出色的导通电阻（Rpson）和栅极电荷。WSR70P10D符合RoHS标准和绿色产品要求，且通过了全功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSR70P10D
- 商品编号
- C3015213
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 190W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 80nC@10V | |
| 输入电容(Ciss) | 4.23nF | |
| 反向传输电容(Crss) | 26pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 388pF |
商品特性
-先进的高单元密度沟槽技术-超低栅极电荷-出色的Cdv/dt效应抑制-提供绿色环保器件
应用领域
-逆变器
