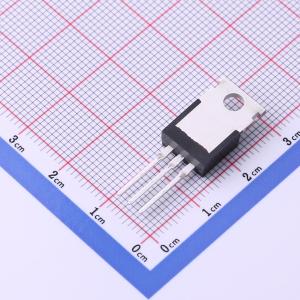

WSR60N06D
1个N沟道 耐压:60V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSR60N06D采用先进的沟槽技术和设计，在低栅极电荷的情况下仍能提供出色的导通电阻RDS(ON)。它可应用于多种领域。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSR60N06D
- 商品编号
- C3015212
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 20mΩ@10V | |
| 耗散功率(Pd) | 89W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 19.3nC@4.5V | |
| 输入电容(Ciss) | 2.426nF@15V | |
| 反向传输电容(Crss) | 97pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
AP20N02D采用先进的沟槽技术，可提供出色的漏源导通电阻、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压（VDS） = 20V，漏极电流（ID） = 20A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） < 15mΩ
应用领域
- 太阳能路灯
- 负载开关
- 不间断电源
