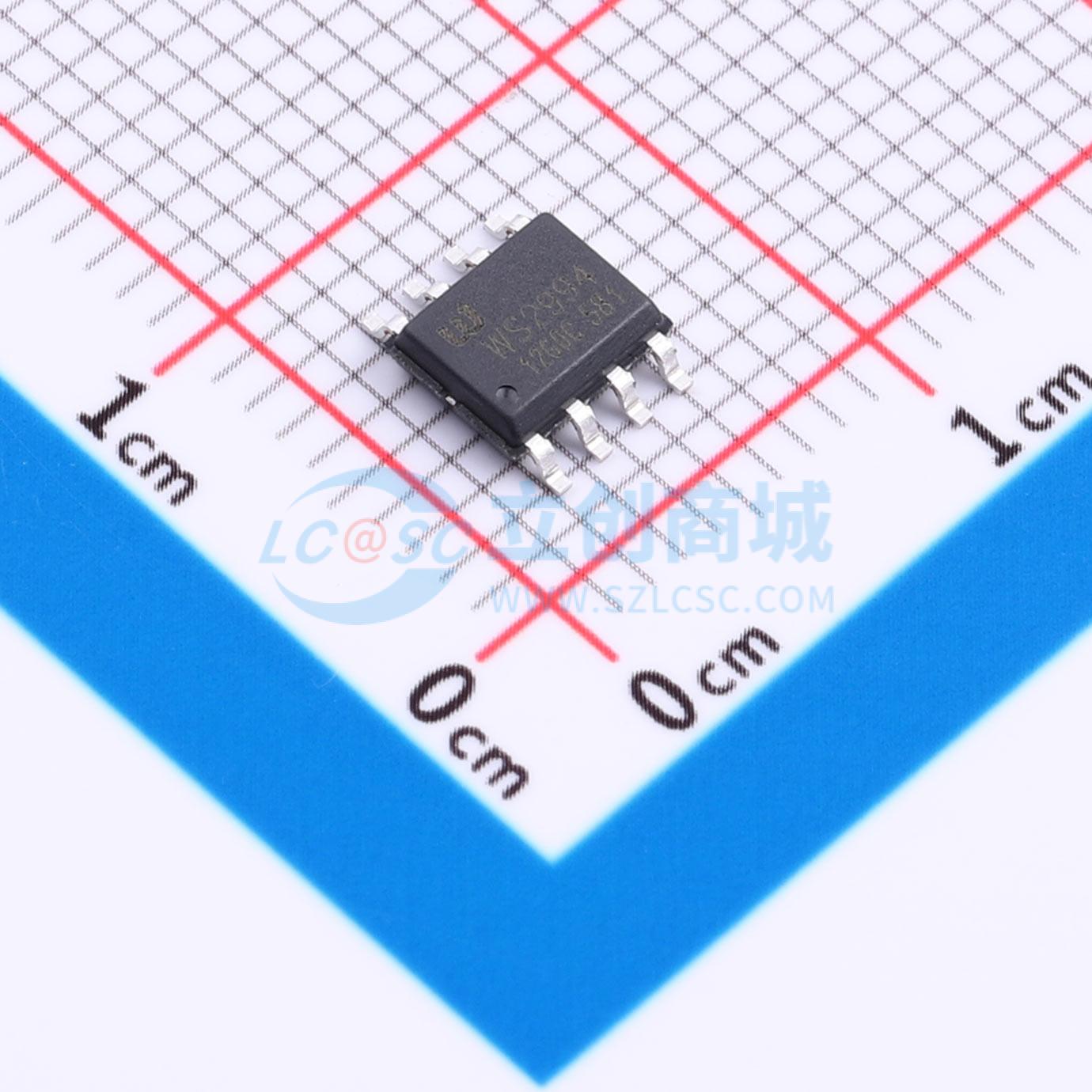

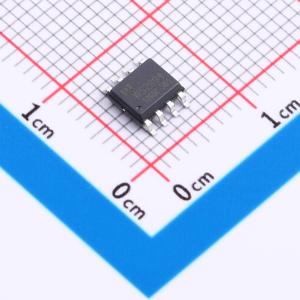

温馨提醒：图片仅供参考，商品以实物为准
WS2994
快速关断双路 LLC 同步整流控制器，适用于半桥 LLC 谐振转换器输出侧整流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WS2994
- 商品编号
- C3008354
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | LLC | |
| 是否内置MOS | 非内置 | |
| 工作电压 | 4.83V~35V | |
| MOS耐压 | 120V | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 模式支持 | CCM；CRM；DCM | |
| 静态电流(Iq) | 2.3mA | |
| 拉电流(IOH) | 200mA | |
| 关断延时 | 30ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
WS2994是一款应用于半桥LLC谐振转换器输出侧整流的高性能双通道同步整流控制器，能够实现MOSFET的最佳控制。通过检测整流MOSFET的Vds电压，可可靠地控制MOSFET的导通与关断，从而替代肖特基二极管，提升半桥LLC转换器的效率。WS2994可根据输出负载调节栅极驱动电压并设置不同的导通延迟时间，避免轻载时因容性电流引起的误开启。该器件具备绿色环保特性，当负载电流降低至一定水平时，其栅极驱动将被关闭，从而将芯片工作电流限制在140uA以下。WS2994的快速关断能力支持连续导通模式（CCM）和不连续导通模式（DCM）工作。它采用SOP8封装，具有高集成度。
商品特性
- VDA、VDB引脚可承受120V电压
- 宽VCC工作范围，支持4.83V ~ 35V
- 轻载模式下140uA低静态电流
- 快速关断，支持CCM/CrCM/DCM模式
- 驱动器输出高电平达11.5V
- 通道A与B互锁功能
- SOP8封装
应用领域
- AC/DC适配器
- PC电源
- 液晶电视电源
- 工业与医疗电源
