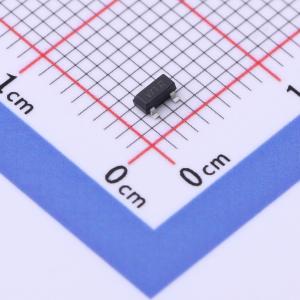

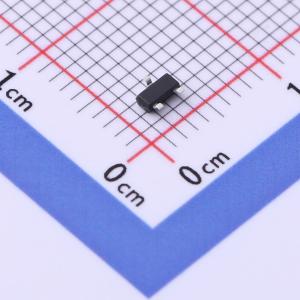

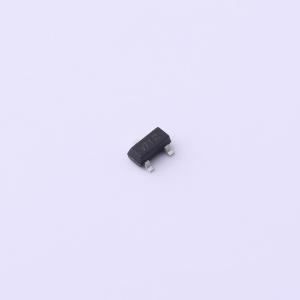

温馨提醒：图片仅供参考，商品以实物为准
PESD24VL2BT
双向ESD 24V截止 峰值浪涌电流：6A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD静电管
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PESD24VL2BT
- 商品编号
- C3008371
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 280W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 30V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品特性
- 峰值脉冲功率 280W（脉冲时间 8/20μs）
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 符合 IEC 61000-4-2 标准，接触放电 ±30kV，空气放电 ±30kV
- 符合 IEC 61000-4-4 (EFT) 标准，40A (5/50ns)
- 符合 IEC 61000-4-5 (Lightning) 标准，6A (8/20μs)
应用领域
- 数据线路
- 自动取款机
- 网络
- 电源线
