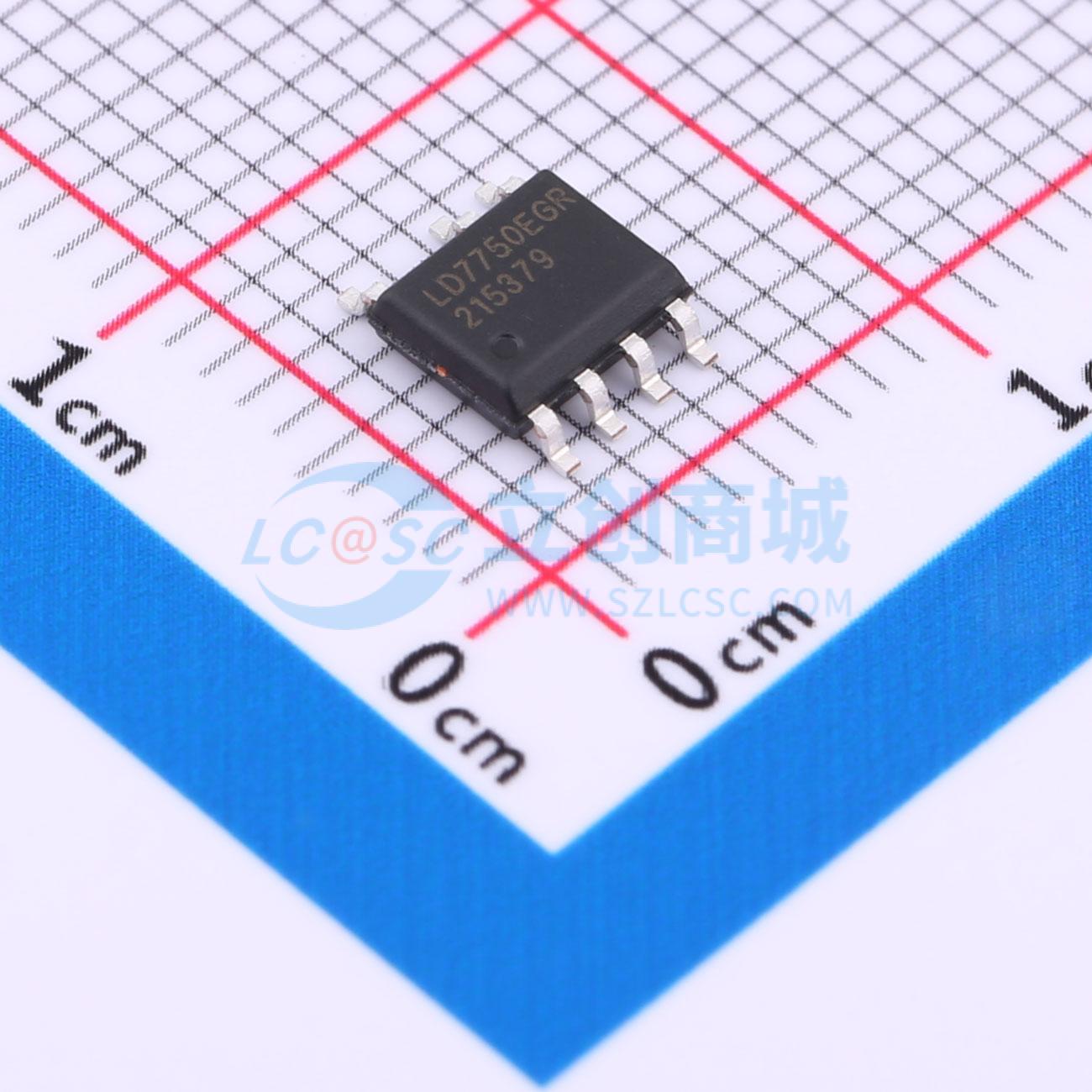

温馨提醒：图片仅供参考，商品以实物为准

LD7750EGR

具备过温保护功能的高压绿色模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LD7750E在SOP - 7、SOP - 8或DIP - 8封装中集成了多种保护功能和改善电磁干扰（EMI）的解决方案，以减少元件数量和电路空间。该器件具备低启动电流、绿色模式节能运行、电流检测前沿消隐和内部斜率补偿等功能。此外，LD7750E还具备更多保护功能，如过负载保护（OLP）、过电压保护（OVP）和过温度保护（OTP），可防止电路在异常条件下受损
品牌名称: Leadtrend(通嘉科技)
商品型号: LD7750EGR
商品编号: C3008462
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

商品概述

LD7750E在SOP - 7、SOP - 8或DIP - 8封装中集成了多种保护功能和改善EMI的解决方案，以减少元件数量和电路空间。该器件具备低启动电流、绿色模式节能运行、电流检测前沿消隐和内部斜率补偿等功能。此外，LD7750E还具备更多保护功能，如OLP（过载保护）、OVP（过压保护）和OTP（过温保护），以防止电路在异常条件下损坏。LD7750E在Vcc引脚的OVP和OLP方面具备内置自动恢复功能。

商品特性

高压（500V）启动电路
电流模式控制
绿色模式控制
UVLO（欠压锁定）
CS引脚的LEB（前沿消隐）
内部频率交换
内部斜率补偿
内部过流保护
Vcc的OVP（过压保护）
OLP（过载保护）
通过NTC实现外部OTP
500mA驱动能力

应用领域

开关型AC/DC适配器和电池充电器
开放式开关电源
LCD显示器/电视电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	65kHz
	耗散功率(Pd)	400mW
	最大占空比	75%

	属性	参数值
	晶体管耐压	500V
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+125℃
	反馈方式	副边反馈
