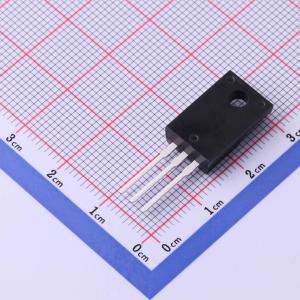

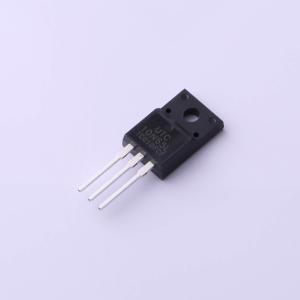

温馨提醒：图片仅供参考，商品以实物为准
10N65L-TC-TF1-T
N沟道 耐压:650V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC 10N65-TC 是一款高压大电流功率 MOSFET，具备更优特性，如开关时间短、栅极电荷低、导通电阻低和高抗雪崩特性。该功率 MOSFET 通常用于电源、PWM 电机控制、高效 AC - DC 转换器和桥接电路等高速开关应用中。
- 品牌名称
- UTC(友顺)
- 商品型号
- 10N65L-TC-TF1-T
- 商品编号
- C3008363
- 商品封装
- TO-220F1
- 包装方式
- 管装
- 商品毛重
- 2.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 900mΩ@10V | |
| 耗散功率(Pd) | 38W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 34nC@10V | |
| 输入电容(Ciss) | 1.554nF | |
| 反向传输电容(Crss) | 4.4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 158pF |
商品特性
- 4.5V驱动
- 低导通电阻：RDS(ON) = 8.0 mΩ（典型值）（@VGS = 4.5V）
- RDS(ON) = 6.5 mΩ（典型值）（@VGS = 10 V）
应用领域
- 电源管理开关
